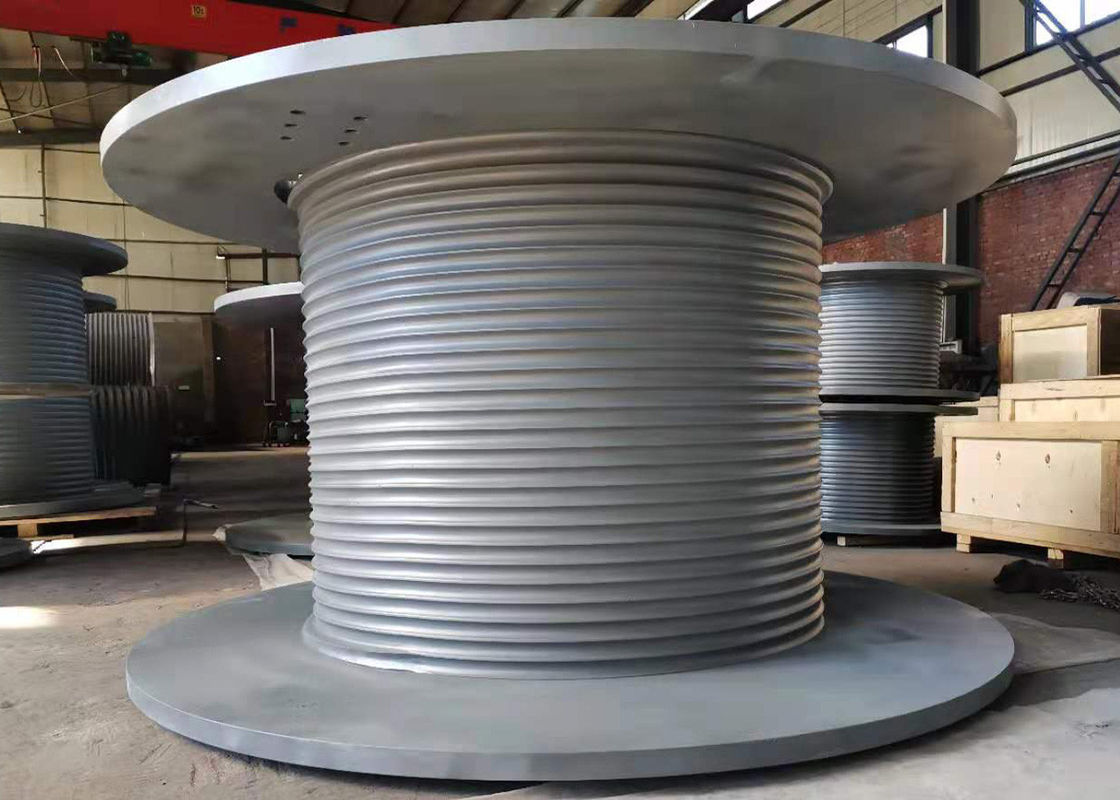

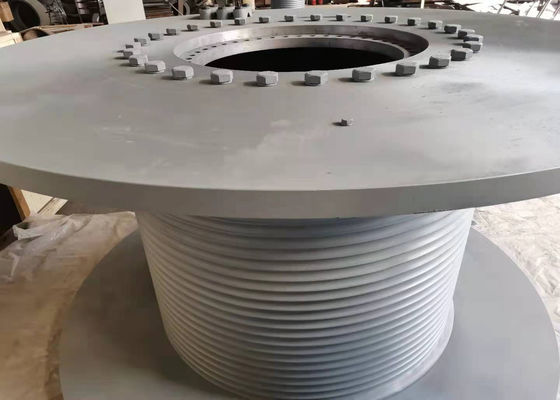

드는 기계장치를 위한 CCS 승인 30mm 철사 밧줄 윈치 드럼

드는 기계장치를 위한 Lebus 강저 30mm 철사 밧줄 윈치 드럼

제품 소개

LBS 그루브 윈치 드럼은 사용되는 응용 분야를 충족하도록 특별히 설계 및 생산되었습니다.로프의 직경, 길이 및 구조 유형에 따라 홈 패턴을 확인할 수 있습니다.

홈의 특성

1. 모든 층에 와이어 로프 스풀링을 질서 정연하고 균일한 강도로 만드는 홈이 있습니다.

2. 로프가 드럼에 가하는 정확한 힘을 계산할 수 있습니다.

3. 스풀링은 완전히 제어되어 하위 레이어가 상위 레이어에 의해 짓눌리거나 끼이는 것을 방지합니다.

4. 그루브와 함께, 드럼의 연속적인 그루브는 각 피치에 대한 풀 피치 운동을 제공하기 위해 그루브가 드럼 반 피치를 가로질러 이동하는 각 Revelution의 두 교차점을 제외하고 플랜지와 평행합니다.

와이어 로프 윈치 드럼의 설계 변수

1. 드럼 직경

2. 플랜지 사이의 폭

3. 와이어 로프 또는 케이블 직경

4. 와이어 로프의 회전 방향: 좌우

7. 드럼 재질

8. 플랜지 직경

9. 와이어로프의 최대사용하중

10. 와이어 로프/케이블의 최대 용량

11. 드럼과 고정 풀리의 위치 각도

12. 로프 진입 모드

13. 가능하면 자세한 드럼 도면을 제공하십시오.

참고: 드럼은 일체형과 분리형으로 구분되며 일체형은 드로잉 처리가 필요합니다.

분할 필요 내경, 외경, 길이, 와이어 로프의 직경, 로프 홈의 방향 (왼쪽 또는 오른쪽)

도면의 개요 구조

가공 기술
