제품 상세 정보:
결제 및 배송 조건:
|

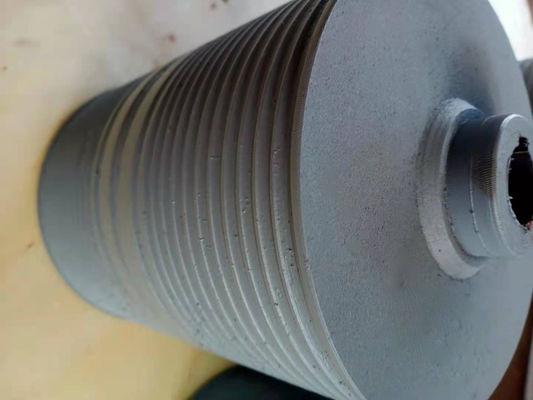

| 상품 이름: | 요홈 윈치 드럼 | 재료: | Q355B |
|---|---|---|---|
| 홈 형태: | 나선형 홈 | 표면 처리: | 핫 스프레이 아연 |
| 표면 색: | 회색 | 구조: | 용접됩니다 |
| Dia.of 로프: | 6 밀리미터 | 레이어: | 1 층 |
| 사용: | 집회 윈치 | 로프 능력: | 30m |
| 강조하다: | 더블 그루브 윈치 드럼,탄소강 그루브 윈치 드럼,Q355B 윈치 더블 드럼 |
||
홈이 있는 윈치 드럼 재질: 탄소강, 합금강, 스테인리스강, 알루미늄, 고강도강 등
재료 표준: GB, AISI, ASME, ASTM, JIS, DIN, ...
주변 온도: -40°C ~ +45°C
보관 주변 온도: -40°C ~ +50°C
드럼의 그루브 유형: 나선형 그루브 또는 Lebus 그루브
드럼의 회전 방향: 왼손 또는 오른손
가공 방법: 기계 작업
철사 밧줄 직경: 3 MM~100 MM
가공 장비: CNC 머시닝 센터
| 아니요: | 와이어 직경(mm) | 당기는 힘(KN) | 회전 방향 | 드럼 직경(mm) | 북 길이(mm) |
| 1 | 3~8 | 삼~10 | 왼손잡이, 오른손잡이 | >160 | <1000 |
| 2 | 10~16 | 12~20 | 왼손잡이, 오른손잡이 | >320 | <1000 |
| 삼 | 18~24 | 20~80 | 왼손잡이, 오른손잡이 | >480 | <1000 |
| 4 | 26~32 | 100~120 | 왼손잡이, 오른손잡이 | >640 | <1000 |
| 5 | 34~40 | 150~200 | 왼손잡이, 오른손잡이 | >800 | <1000 |
| 6 | 42~50 | 240~400 | 왼손잡이, 오른손잡이 | >1000 | <1000 |
1. 드럼의 플랜지는 하중이 가해진 상태에서도 어떤 조건에서도 드럼 벽에 수직이어야 합니다.
2. 로프는 감는 과정에서 장력을 유지하여 로프가 홈 벽에 짓눌릴 수 있도록 해야 합니다.스풀링이 이 조건을 충족할 수 없는 경우 프레스 롤러를 사용해야 합니다. 일반적으로 로프의 장력은 최소 2% 파단 장력 또는 10% 작동 하중이어야 합니다.
3. 함대 각도 범위는 일반적으로 1.5도 이상 0.25도 이상이어야 합니다.
4. 드럼에서 풀린 와이어 로프가 도르래 주위를 도는 경우 도르래의 중심이 드럼의 중심 위에 있어야 합니다.
5. 로프는 최대 하중에서도 느슨하지 않고 둥글게 유지되어야 합니다.
6. 로프는 회전 방지 구조여야 합니다.
Pls는 다른 하중에서 로프 직경의 변화를 측정합니다.

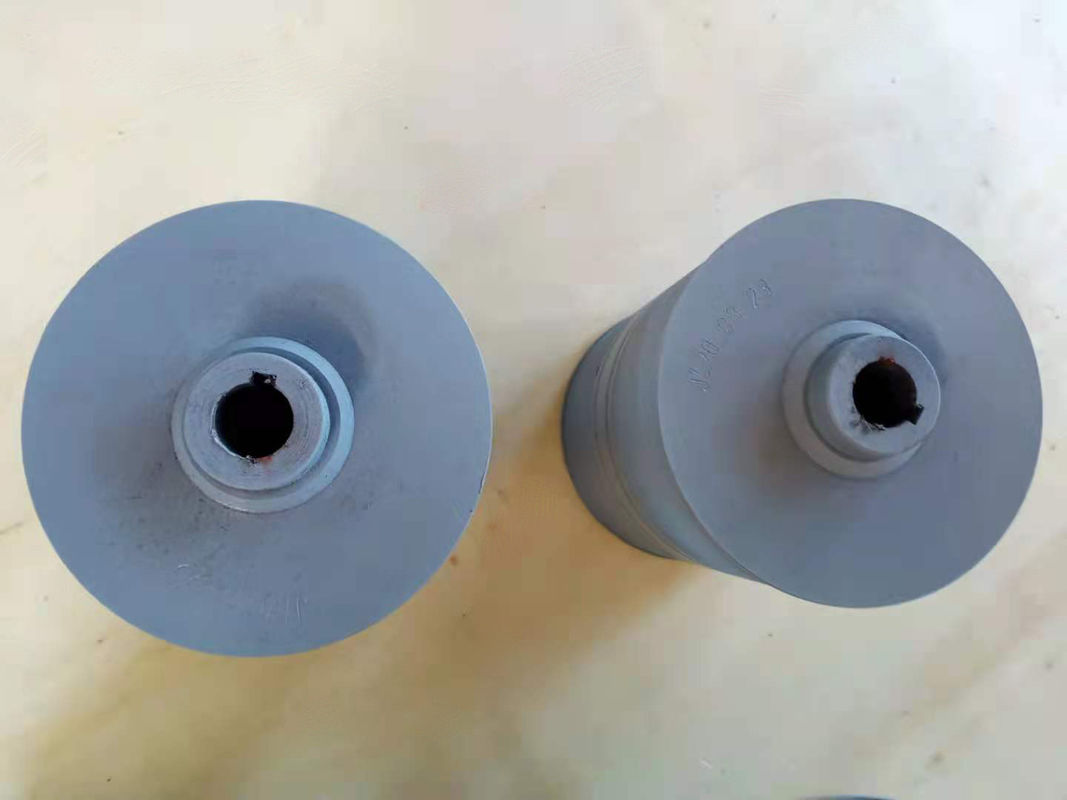

그루브 드럼구성:드럼 코어, 플랜지, 샤프트 등

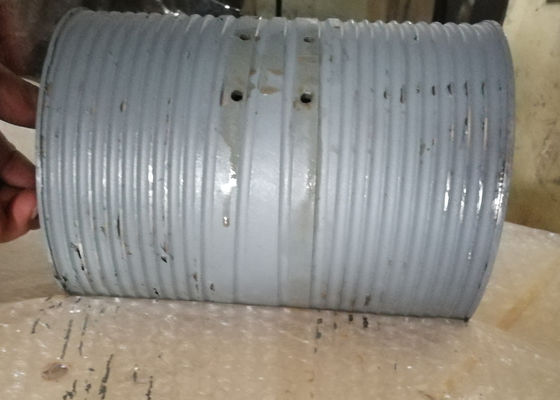

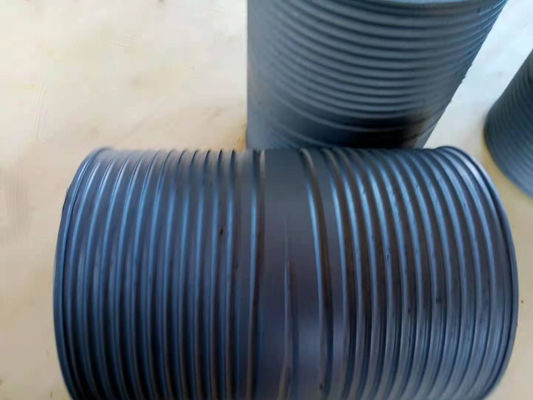

가공: 홈이 있는 로프 드럼은 직접 절단됩니다. 플랜지가 있는 윈치 드럼, LBS 홈은 고객의 요구 사항에 따라 드럼 본체로 직접 절단되며 플랜지는 용접되거나 나사로 고정됩니다.그루브 형상은 로프 구조, 직경 및 길이, 적용 분야에 따라 결정됩니다.드럼에는 실제 작동 조건에 필요한 장착 치수가 있습니다.
1. 해양 해양 기계 : 해양 석유 크레인 윈치, 계류 윈치, 트랙션 윈치, 사람 타기 윈치, 앵커 윈치, 수문 윈치
2. 엔지니어링 기계: 케이블 윈치, 타워 크레인, 말뚝 박기 기계, 유압 윈치
3. 유전 산업: 석유 시추 장비, 석유 트랙터 호이스트, 석유 작업 장비, Trailermounted 펌핑 유닛 윈치, 로깅 윈치 등
4. 건축 기계: 건물 닦기 벽 윈치, 감기 호이스트, Windlass
5. 광업 윈치: 윈치, 지주 당기는 윈치, 침몰 윈치, 등 파견
6. 기중기 기계장치: 교량 드는 기계, 타워 기중기, 갠트리 기중기, 크롤러 기중기 윈치
