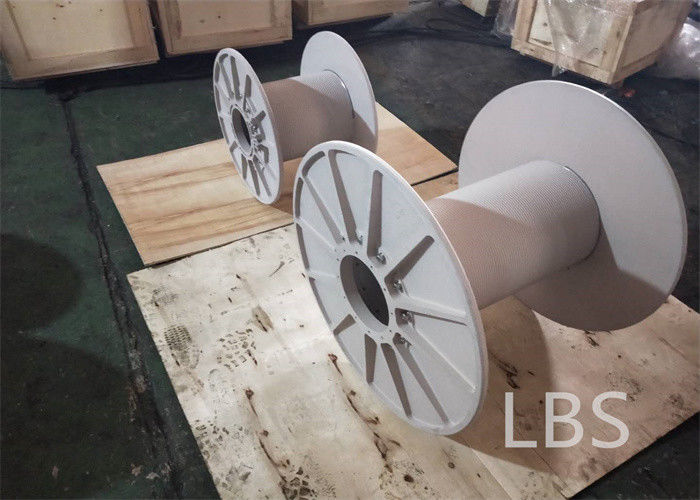

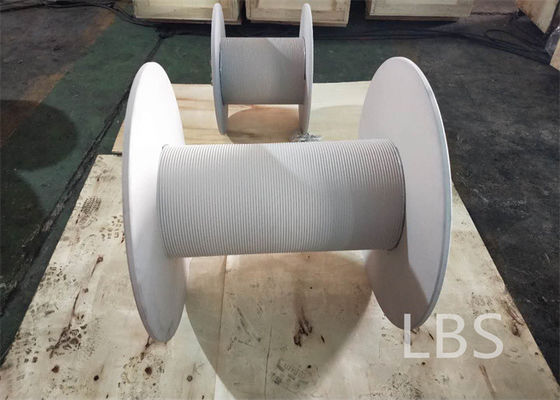

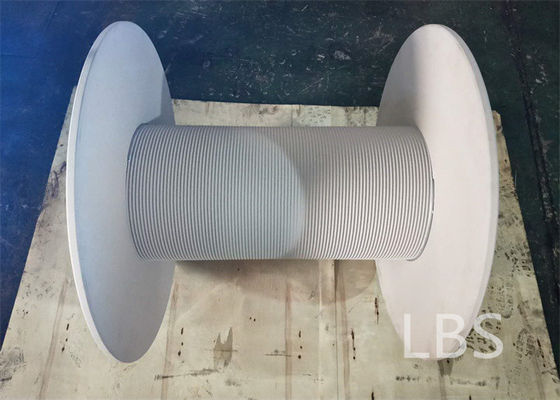

건설과 마이닝 에퀴펜트 합금 강 와이어 로프 레뷔스 요홈 윈치 드럼

개관

우리의 회사에 의해 개발된 레뷔스 케이블 홈 윈치는 하기 문제점을 해결합니다 :

1. 철연선은 무질서한 로프 없이 다층 속에 가려질 수 있습니다 ;

2. 와이어 로프 권취 속도는 제한되지 않습니다 ;

3. 로드는 고르게 와이어 로프 사이에 분배됩니다 ;

4. 로드의 조건하에서, 와이어 사이의 어떤 로프 바이팅 또는 로프 스키핑도 실처럼 늘어지지 않습니다 ;

5. 와이어 로프의 손상을 줄이고 안정성을 개선하세요 ;

6. 와이어 로프 대체의 다운시간을 감소시키고 매우 작업 효율을 향상시키세요.

수많은 데이터를 사용한 후 시트로 덮으세요 : 500% 보다 더 와이어 로프의 서비스 수명을 연장하세요

애플리케이션의 범위

넓게 개발대, 석유 기계, 물 감독 기계, 항구 기계, 큰 공학 기계 기중기에 사용했습니다.

제품 소개

구조물의 타입

홈과 윈치 드럼은 주로 구조물의 다음과 같은 3이지 타입을 갖

1, 짜집기 타입. 이 구조에서, 로프 그루브 몸은 처음으로 타일로 4개 만들어지고 그리고 나서 타일 홈과 빛 드럼 몸체의 4 조각들이 접합되고 일체로 용접됩니다

필수적인, 2는 1로서 로프 그루브가 직접적으로 드럼 몸체, 로프 그루브와 드럼 몸체에 위치한다는 것 입니다.

3. 플러그 용접 형태가 로프 그루브를 실린더몸체로 만들고, 그리고 나서 그것을 타일 2개와 드럼 몸체에서의 플러그 용접으로 절단했습니다.

제품 정보

기술적인 매개 변수

레뷔스 홈의 서비스 상태

1. 드럼의 플랜지는 심지어 하중 하에, 어떠한 상태에 있는 벽을 둥둥 치도록 수직적입니다.
2. 로프가 홈 벽에 반대하여 압도되도록 로프는 스풀링의 과정에서 긴장의 상태로 두어야 합니다. 스풀링이 이것을 만날 수 없을 때 condition,a 압연 롤러는 사용될 것입니다.로프의 긴장이 적어도 2%의 절단 장력 또는 10% 사용 하중이어야 한다는 것이 일반적으로 권고됩니다.

3. 플리이트각 범위는 일반적으로 결코 1.5 도 이상과 적어도 0.25 도여서는 안됩니다.

4. 드럼으로부터 공개된 와이어 로프가 도르래 바퀴를 돌 때, 도르래 바퀴의 센터는 드럼의 센터 위에서 있어야 합니다.

5. 로프는 심지어 최대 적재량 하에, 느슨하지 않은 라운드를 유지하여야 합니다.

6. 로프는 회전 억제 구조여야 합니다.

PL은 다른 로드 하에 그 로프 지름 변화를 측정합니다
