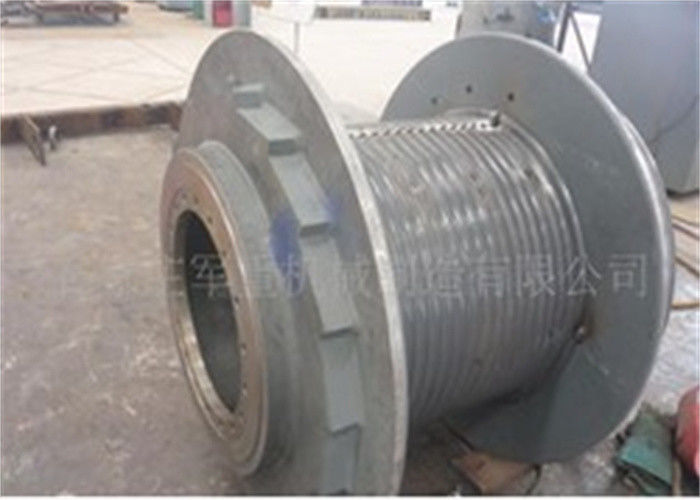

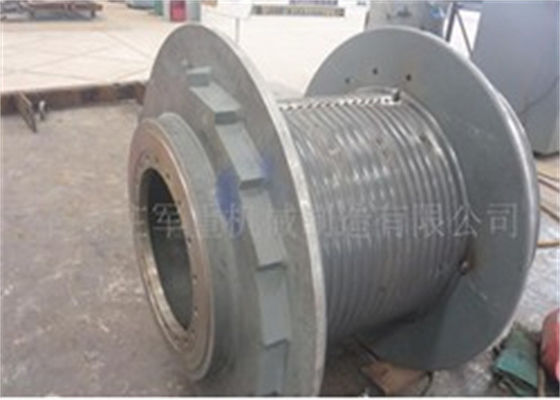

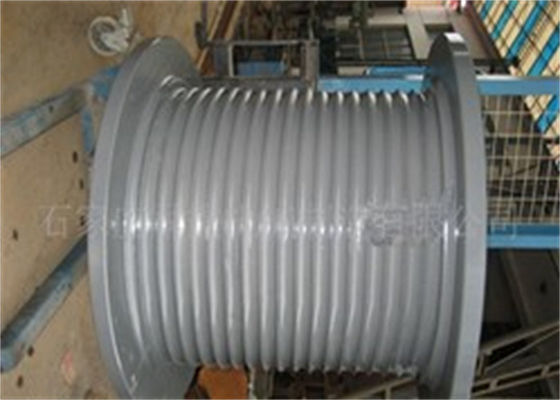

12mm 그루브 와이어 로프 드럼

강한 방위 수용량 채광 장비 철사 밧줄 강철 케이블 윈치 드럼

Signle / 더블 드럼 윈치 설명

드럼은 중요한 부분 중 하나입니다. 리프팅 기계, 유리프팅 메커니즘 또는 트랙션 메커니즘에서 와이어 로프를 감는 데 사용됩니다.유압 또는 전기 구동 장치가 제공하는 구동력을 와이어 로프에 전달함으로써 구동 장치의 회전 운동이 필요한 직선 운동으로 변환됩니다.

1. 권선 층 수에 따라:

1) 단일 권선:와이어 로프의 1 층만 드럼에 감겨 있으며 나선형 홈은 일반적으로 절단됩니다.북 표면.

2) 더블 와인딩:드럼은 2겹의 와이어 로프로 감겨 있으며 나선형 홈 또는 lebus 홈을 사용할 수 있습니다.

3) 멀티 와인딩:특히 큰 리프팅 높이 또는 소형 메커니즘 경우에 사용되는 드럼에 다층 와이어 로프 권선, 드럼 표면 절단 lebus 홈.

2. 처리 방법에 따라:

1) 캐스팅 드럼:주물 재료는 일반적으로 주철 또는 주철입니다.

2) 용접 드럼:드럼 코어는 이음매없는 파이프로 만들어지거나 강판, 용접 플랜지 및 드럼으로 압연됩니다. 핵심, 가공하기 전에 용접 응력을 제거합니다.

3. 드럼 분할 수에 따라

1) 이중 감기:두 개의 와이어 로프가 드럼을 감쌀 수 있습니다.로프는 같은 방향 또는 반대 방향으로 감을 수 있습니다.

2) 멀티 와인딩:드럼의 표면은 배플에 의해 여러 개의 드럼으로 나뉘며 각 드럼은 로프를 감는 데 별도로 사용할 수 있습니다.

광업 윈치의 적용 범위

광산 윈치는 주로 금속 광산 및 기타 광산에서 지하 또는 노천 광석 처리 및 충전 작업에 사용됩니다.그것은 주로 수평 써레 운송에 사용되며 수평 또는 경사에도 사용할 수 있습니다. 각도는 경사 써레 운송의 44 ° 이하이며 리프팅 장비로 사용할 수 없습니다.운전자는 윈치 측면에서 손으로 조작하거나 윈치에서 몇 미터에서 수십 미터 떨어진 곳에서 버튼을 눌러 작동할 수 있습니다.

광산 윈치의 구조 설명

광산 윈치에는 감속 기어, 메인 드럼, 보조 드럼, 제어 장치, 강철 로프 가이드 장치 및 모터 구성이 있습니다.이 부품은 각각 쉘 내부와 외부에 설치됩니다.쉘은 보호 및 지지 역할을 할 뿐만 아니라 모든 하중을 견디는 강성이 좋은 부품입니다.기초에 연결된 두 개의 슬라이드웨이에 볼트로 고정됩니다.이중 윈치에는 메인 릴(오른쪽에 장착됨, 즉 모터 근처)과 보조 릴(왼쪽에 장착됨)이 있습니다.3 드럼 윈치는 메인 드럼(중앙에 장착), 2개의 서브 드럼(좌우에 장착) 또는 2개의 메인 드럼(오른쪽과 중간에 장착) 및 1개의 서브 드럼(상단에 장착)이 있습니다. 왼쪽), 각각에는 해당 조향 장치와 강철 로프 가이드가 있습니다.

가공 장비: CNC 머시닝 센터

홈의 회전 방향: 왼손

철사 밧줄 직경: 3 MM~65 MM

각 레이어 랩: 20.5 랩

층: 5개의 층

밧줄 강저 유형: LEBUS 밧줄 강저

밧줄의 수: 2
