하이스트 부품 Lbs 나일론 폴리머 또는 강철 수갑과 함께 윈치 로프 드럼

하이스트 부품 Lbs 나일론 폴리머 또는 강철 수갑과 함께 윈치 로프 드럼

LBS 드럼은 해외에서 도입된 철사선을 다층으로 윙하는 데 적합한 굴곡 형태입니다.왜냐하면 이러한 종류의 로프 굴레는 드럼 둘레 방향의 대부분의 섹션에서 플랜지 끝 면과 평행 유지, 그리고 단지 매우 작은 섹션에서 플랜지 끝 면과 교차 하 고, 로프 구간은 회전 해야 합니다, 그래서 이름 "복복 로프 구간".

실용적인 사용의 몇 년은 드럼의 특별한 로프 굴곡 구조의 이러한 종류의, 잘 두 번 접힌 코드 슬롯 시스템에 대해 철 로프 다층 윙 로프의 문제를 해결할 수 있음을 보여줍니다,배낭 롤 로프에 다층이 완전히 참여하고 원활하게 롤 밖으로 보장, 그리고 현저하게 철도의 서비스 수명을 연장 할 수 있습니다, 시스템은 여전히 가장 효과적이고 가장 완벽한 방법입니다.테스트는 Lebus 드럼이 철끈의 사양에 맞는 줄 줄이 500% 이상 철끈의 수명을 연장 할 수 있음을 보여주었습니다.

환경 사용

1야외 사용이 허용됩니다.

2고도는 2000m를 초과하지 않습니다.

3주변 온도는 -30°C ~ +65°C

4. 비, 스프래치 및 먼지 조건에서 작동 할 수 있습니다.

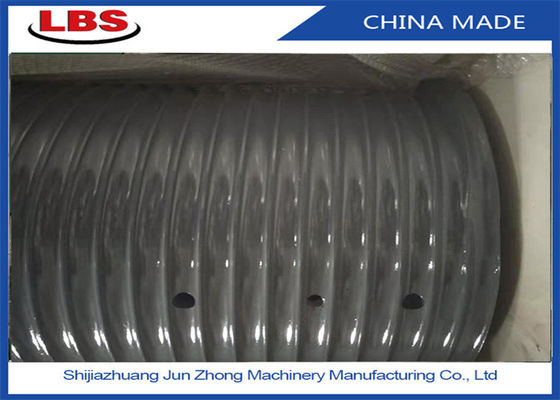

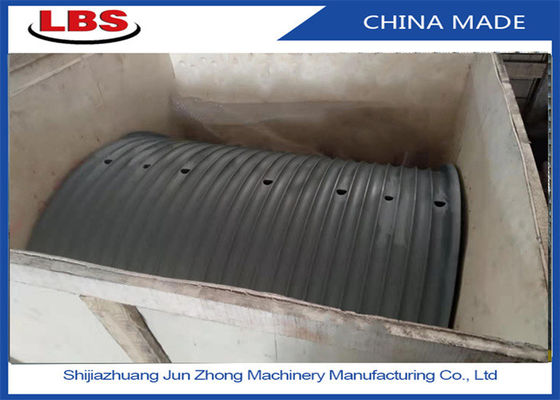

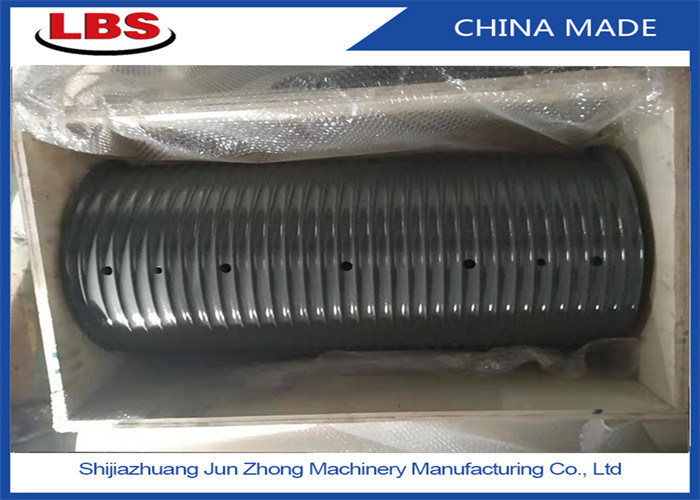

이 LBS 릴 모델은: LBSZ1080-1300

리바스 드럼의 지름은 1080mm이고 길이는 1300mm입니다.

배 린치 와이어 로프 체인 연결 또는 드릴링 리그, 크레인 링크 케이블 설치 작업과 함께 현장에서 와이어 로프 설치 서비스를 제공하여 와이어 로프를 더 잘 보호하십시오.

윈치 드럼은 석유 리그 윈치, 윈치 드럼의 중요한 부분입니다

상처 와이어 로프의 한쪽 끝은 로프 클립을 통해 드럼 로프 소켓에 고정, 다른 끝

하늘 자동차의 안내 바퀴는 트롤리 롤리 그룹에 도입되고, 트롤리 롤리 그룹이 설치됩니다

갈고리, 펌프 및 드릴 파이프 스핀을 갖추고 있습니다.

드럼에 있는 철 철 로프는 드럼의 긍정적 및 부정적인 회전을 통해 로프 와일링 및 로브를 풀어주는 행동을 실현

드럼은 와이어 로프의 빠른 로프 긴장을 지탱하고 드럼 구조는 강도를 충족해야합니다

외부에, 하지만 또한 철사선이 깔끔하게 얽혀 있는지 확인합니다.

최근 수십 년 동안 석유 굴착 린치의 발전으로, 린치는 더 많이 나타납니다.

변속기 형태와 구조 형태, 그러나 린치 드럼의 윙링 로프 규칙은 변경되지 않습니다, 우리 회사가 개발 된 LEBUS 로프 굴곡은 명백한 장점이 있습니다.LEBUS 로프 롤 이중 라인 형태, 다층 와일링에 적합, 효과적으로 줄이 장애 현상을 줄이거나 피할 수 있습니다.펌프 드럼은 큰 개척 범위를 가지고 있습니다, 바닥 지름 선택, 안내 블록의 위치, 로프 소켓 구조, 로프 굴곡 간격,로프 굴레 나선 구석 평행 섹션과 등반 섹션의 효과에 영향을 줄 것입니다 드럼 로프 와일딩따라서, 린치 드럼의 구조와 특성을 연구하는 것은 석유 현장의 드럼을 올리는 무질서한 로프 현상을 줄이거나 피하는 데 도움이 될 것입니다.

특징: LBS 이중 접기 로프 구간은 드럼의 각 라운드에 대한 직선 로프 구간과 대각 로프 구간으로 구성됩니다.그리고 각 라운드에 대한 직선 밧줄 굴곡과 대각 밧줄 굴곡의 위치는 정확히 동일합니다철사선이 여러 층으로 엮이면, 상부 철사선과 하부 철사선 사이의 교차 전환점의 위치는 직사각형 철사선 구도를 통해 고정됩니다.그래서 상부 철사 로프의 교차는 대각선 섹션에 완료됩니다직선 로프 갈라진 세그먼트에서, 상단 철 로프는 완전히 로프 사이에 라인 접촉을 형성 하 여, 아래의 두 철 로프에 의해 형성 된 갈라진에 떨어집니다.그래서 상부와 하부 와이어 로프 사이의 접촉은 안정적입니다.. 로프가 반환되면, 드럼의 두 끝에서 반환 플랜지와 함께 단계 유지 반지는 로프가 부드럽게 올라가고 돌아가는 것을 안내하는 데 사용됩니다.로프를 잘라서 서로 눌러서 생기는 무질서한 로프를 피합니다., 그래서 줄은 깔끔하게 배치되고 부드럽게 상층으로 전환, 그리고 다층 윙을 실현합니다.

장점: LBS 접는 로프 굴레, 로프 무질서 로프 롤링 프로세스에서 로프를 해결, 로프 뜯어 주요 문제. 접는 로프 굴레는 철 로프 롤링을 부드럽게 만듭니다.레이어 사이에 균등하게 분산 된 부하, 이 기술은 크게 철끈의 서비스 수명을 연장, 500% 이상 철끈의 수명을 연장 할 수 있습니다, 철끈의 손상을 줄일 수 있습니다,장비 운용의 안전성 향상, 로프 교체 정지 문제를 위해 기계 장비를 줄입니다.

스플릿 타입 드럼 펜스 스킨이 설치되면, 스플릿 펜스 스킨 수갑은 부드러운 슬롯리스 드럼에 싸여 있으며, 볼트 또는 용접을 통해 드럼과 밀접하게 연결되어 있습니다.그래서 표면 밖의 원통의 원래 부드러운 표면은 Lebus의 형태가 됩니다.린치 변경 또는 드럼의 교체 적용에 편리합니다.

LBS 로프 굴곡 드럼 또한 특정 작동 조건을 요구합니다. 이 조건 중 가장 중요한 것은 철도의 굴곡 각도입니다.릴에서 첫 번째 고정 롤리까지의 철회로 사이의 각일반적으로 이 기울기 각도는 1.5° 이상이고 0.5° 이하가 아니어야 합니다. 약간의 차이가 있습니다.하지만 이 일반적인 통계를 기억하는 것이 좋습니다.최적의 기울기 각도 또한 부하, 케이블 구조 및 리프팅 속도에 달려 있습니다.와이어 로프와 드럼의 중점 사이의 거리는 260mm (520mm 두 플랜지 사이) 를 초과해서는 안 됩니다.9 Q2 ` 2 L! LBS 굴곡 스릴의 경우, 기울기 각도가 권장 범위를 초과하면,각 배상자라고 불리는 특별한 로프는 틈에 외부 철 로프의 추출 또는 회전으로 긴장을 풀고 손상 될 수 있습니다

도면 구조의 윤곽

가공 기술
