파운드 권양기원통 산업을 위한 2000 밀리미터 와이어 로프 윈치 드럼

LBS 권양기원통 산업을 위한 크레인 2000 밀리미터 와이어 로프 윈치 드럼

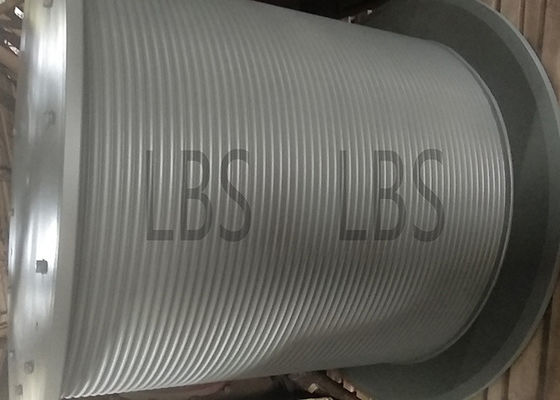

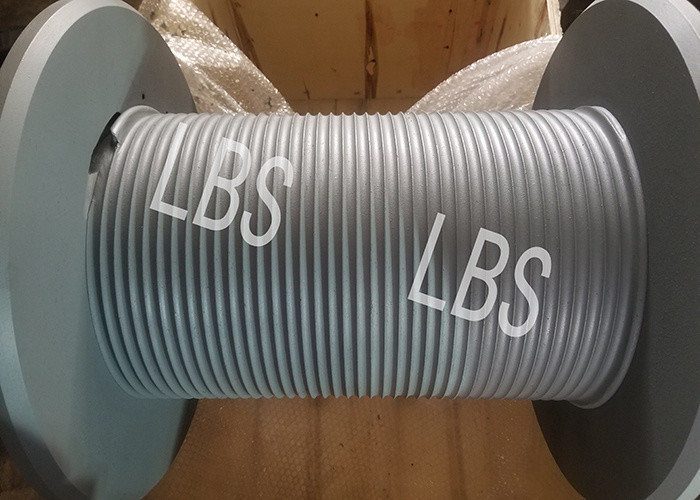

LBS 드럼은 외국으로부터 도입된 와이어 로프의 다층 권회에 적합한 일종의 요홈 형태입니다. 이런 종류의 로프 그루브가 드럼 원주 방향 중에 대부분의 부분에 플랜지 단부면에 평행한 채로 유지하고, 초소형 부분에 플랜지 단부면만을 교차하기 때문에, 로프 그루브는 돌려져야 합니다, 그러므로 이름 접힌 로프가 홈을 팝니다.

수년간의 실제적인 사용은 드럼의 이런 종류의 특별한 로프 그루브 구조가, 드럼 권양 로프 위의 다층은 완전히 안에 포함되고 매끄럽게 릴을 대량 생산하다는 것을 보증하기 위해, 두배 접힌 코드 슬롯 시스템에 관한 와이어 로프 다층 권양 로프의 문제를 잘 해결할 수 있는 것을 보여주고, 매우 와이어 로프의 서비스 수명을 연장할 수 있습니다, 여전히 시스템은 가장 효과적인 방법이고 가장 완전한 것 입니다. 레뷔스 드럼이 로프 그루브가 와이어 로프의 상술과 일치하면서 500%상 와이어 로프의 생명을 연장할 수 있는 것을 시험은 보여주었습니다.

환경의 사용 :

1. 실외 사용은 허락됩니다 ;

2. 높이는 2000M을 초과하지 않습니다 ;

3. 대기 온도 -30C ~ +65C ;

4. 그것은 아래 비, 물 튀기는 소리와 먼지 상태로 일할 수 있습니다.

이 LBS 릴 모델은 다음과 같습니다 : LBSZ1080-1300

리바 드럼의 지름이 1080 밀리미터인 것을 말하고, 길이가 1300 밀리미터입니다,

와이어 로프에 더 잘 보호하기 위해 배 윈치 와이어 로우프 체인 연결 또는 굴착 장치, 크레인 링크 케이블 조준 작동과 사이트에서, 와이어 로프 화식 서비스를 제공하세요.

윈치 드럼은 석유 시추 장치 윈치, 윈치 드럼의 주요 부분입니다

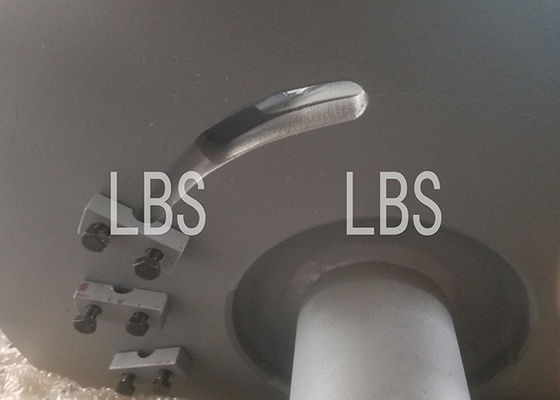

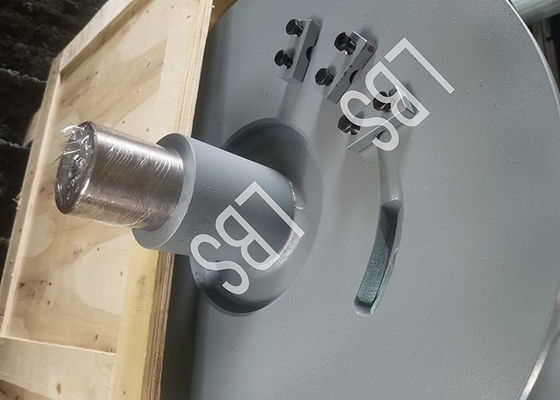

부상 와이어 로프의 한쪽 끝은 로프 클립과 다른 방향의 발단을 통하여 드럼 로프 소켓에 고쳐집니다

하늘 차의 가이드 휠은 손수레 풀리류에 도입되고 손수레 풀리류가 설치됩니다

훅, 꼭지와 드릴 파이프 스트링으로 설비됩니다. 윈치가 일할 때, 그것은 감깁니다

드럼 위의 철연선은 드럼의 정부 회전을 통하여 로프를 감고 공개하는 조치를 실현합니다

드럼은 와이어 로프의 빠른 로우프 장력을 지니고 드럼 구조가 강도를 만나야 합니다

바깥에서 그러나 또한 와이어가 깔끔하게 와인딩을 밧줄로 묶는다는 것을 보증합니다.

윈치를 최근 몇 십년에 뚫는 석유의 개발과 함께, 윈치는 더 나타납니다

전송 방식과 구조 형상 그러나 윈치 드럼의 권양 로프 규정은 변화가 아닙니다, 우리의 회사가 레뷔스 로프 그루브가 명백한 장점을 가짐이 분명해졌습니다. 다층 권회에 적합한, 레뷔스 로프 그루브 2중선 형식은 효과적으로 철연선 무질서 현상을 감소시키거나 회피할 수 있습니다. 드로우워크스 드럼의 디자인 프로세스에서, 드로우워크스 드럼은 작은 광범위한 처음 범위, 하부 직경 선택, 가이드 블록의 위치, 로프 소켓 구조, 로프 요홈 스페이싱, 로프 그루브 평행한 섹션의 나사선 각을 하고 상향하는 단면이 이것, 윈치 드럼 구조와 특성에 대한 연구가 석유 필드 필드 호이스트 드럼 무질서한 로프 현상을 감소시키거나 회피하고 와이어 로프와 드럼 삶의 이용을 연장하도록 도울 드럼 로프권양, 베카우세트의 영향에 영향을 미칠 것입니다.

갈라진 활자 원통 울타리 피부가 설치될 때, 갈라진 울타리 피부 소매는 매끄러운 슬롯리스 드럼 상에 쌓여지고, 밀접하게 볼트 또는 용접을 통하여 드럼으로 연결되어서, 표면 밖에 있는 드럼의 원래 평활 표면이 윈치 변경의 신청서 또는 드럼을 대체를 위해 편리한 레뷔스 이중 접힘 로프 그루브의 형태가 됩니다.

LBS 로프 그루브 드럼은 또한 어떤 운영 상태를 요구합니다. 이러한 상태의 가장 중요한 것 릴부터 첫번째 고정 도르래까지 와이어 로프 사이에 디 앵글인 와이어 로프의 편향 각도입니다. 일반적으로 말해서, 이 편향 각도는 1.5보다' 더 크고, 0.5 이하여서는 안됩니다'. 약간의 경미한 차이 (약 0.25' 변화)이 있지만, 그러나 이 일반 통계를 기억하는 것은 좋습니다. 최적 편향 각도는 또한 하중, 케이블 구조와 기중속도에 의존합니다. 드럼부터 도르래까지 모든 10m을 위해, 와이어 로프와 드럼의 중심점 사이의 거리가 260 밀리미터보다 더 크지는 않아야 하는 것을 (2 플랜지 사이의 520mm) 이 편향 각도는 나타냅니다. 9 Q2 '2 Ｌ! LBS 홈 릴을 위해, 편향 각도가 권고된 범위를 초과하면, 각 보정기로 불린 특별한 로프는 이완되는데 사용되고 홈 위에 있는 외부 와이어 로프의 압출 또는 비꼰 것에 의해 손상될 수 있습니다

1) 무거운 물체를 높이는 것 어떤 고속과 높은 안전을 요구합니다.

2) 설비 도입, 범용 기기의 품질은 큽니다, 승강기가 설치 정확도를 보증하기 위해, 큰 리프팅 능력을 가질 것을 그것이 요구합니다, 고속이 너무 높을 수 없습니다. 하락하는 것을 방지하기 위해, 그것의 안전 요구 사항은 더 높습니다.

3) 견인은 항목을 만들기 위해, 이 작업이 일반적으로 수평식 또는 경사진 방향에서 실행되기 때문에, 메모하고 비포 앤드 에프터, 윈치 드럼 캔 작업을 위한 요구를 이동할 수 있습니다.

4) 승강기가 몸무게를 확실한 높이로 수송하도록 요구하는 파일 드라이빙이 하락 실적으로 파일 드라이빙 즉, 승강기를 달성하기 위해 몸무게를 급락으로 만들 수 있습니다.

승강기가 분명히 그들을 구별하기가 어려워 복잡한 것의 적용 그리고 종종 승강기로 인해 사실 많은 유형으로 분할될 수 있을지라도 하기 위한 소수의 일, 그렇게 사용하기 위한 승강기의 디자인에 주식이 매우 명백하지 않지만, 그러나 높이 필요에 따라 그렇게 할 수 있는 디자인에 승강기가 다용도를 실현하고 더 광범위한 응용을 얻습니다.

그림의 개략 구조

기교를 처리하기
