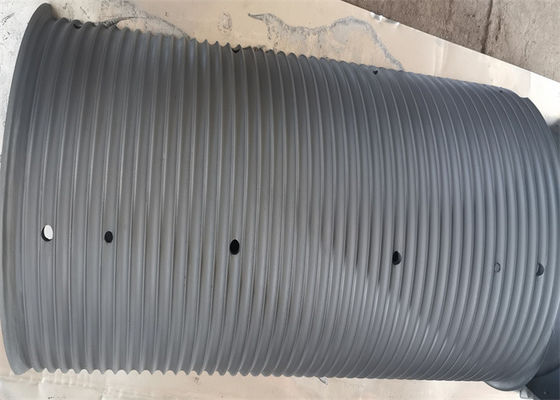

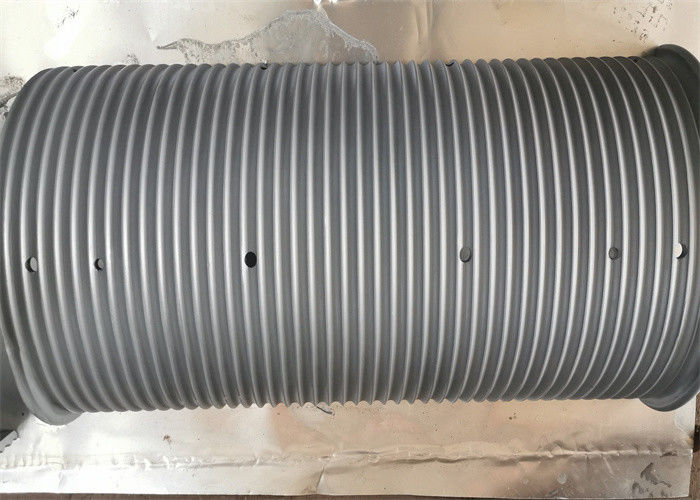

레뷔스의 탄소강 Q335B 쌍은 캔블 드럼 슬리브에 홈을 팠습니다

여전히 이 시스템은 가장 효과적인 것 와이어 로프의 생명을 연장하기 위한 완전한 방법입니다. 와이어 로프 생산과 활용이 로프 그루브와 일치한다는 것을 시험은 보여주었습니다, 레뷔스 드럼이 500% 보다 더 와이어 로프의 생명을 연장할 수 있습니다.

LBS 로프 그루브는 고르게 레이어 사이에 분배된 로드를 만들고 그것이 매우 와이어 로프의 생명을 연장하는 것을 실행이 증명합니다. 실제로, 시험 표면은 500%상 와이어 로프 수명을 연장할 수 있습니다. 삭감하는 와이어 로프 손상은 안전성을 향상시키고, 기계 비가동 시간을 감소시킵니다.

LBS 로프 그루브 드럼의 단점은 그것이 더 복잡하고 따라서 나선형 로프 그루브 드럼 보다 조금 더 비싸다는 것입니다. 그러나, 이 추가 비용은 빨리 비싼 와이어 로프 이 저축에 의해를 위해 상쇄되고, 대체하기 위한 생산 시간을 차지합니다.

LBS 로프 그루브 드럼은 또한 어떤 운영 상태를 요구합니다. 이러한 상태의 가장 중요한 것 릴부터 첫번째 고정 도르래까지 와이어 로프 사이에 디 앵글인 와이어 로프의 편향 각도입니다. 일반적으로 말해서, 이 편향 각도는 1.5보다' 더 크고, 0.5 이하여서는 안됩니다'. 약간의 경미한 차이 (약 0.25' 변화)이 있지만, 그러나 이 일반 통계를 기억하는 것은 좋습니다. 최적 편향 각도는 또한 하중, 케이블 구조와 기중속도에 의존합니다. 드럼부터 도르래까지 모든 10m을 위해, 와이어 로프와 드럼의 중심점 사이의 거리가 260 밀리미터보다 더 크지는 않아야 하는 것을 (2 플랜지 사이의 520mm) 이 편향 각도는 나타냅니다. 9 Q2 '2 Ｌ! LBS 홈 릴을 위해, 편향 각도가 권고된 범위를 초과하면, 각 보정기로 불린 특별한 로프는 이완되는데 사용되고 홈 위에 있는 외부 와이어 로프의 압출 또는 비꼰 것에 의해 손상될 수 있습니다

와이어 로프 또는 케이블의 슬리브 직경

매끄러운 드럼 (로프 그루브의 내경)의 지름

로프 그루브 드럼의 외경

드럼 플랜지 사이의 길이

로프 능력

로프 그루브 회전 (왼쪽이나 오른쪽으로)

LBS 드럼 가죽재는 요구했습니다

그림 또는 다른 요구조건이 제공되는지

1. 해양 선박 기계류 : 근해원유 크레인은, 윈치를 견인하는 윈치, 견인 윈치를 잡아 매, 앵커 윈치와 하이드롤오기칼 윈치를 윈치로 감아올립니다
2. 석유 산업계 : 석유 굴착 장치, 석유 검층차 윈치, 석유 추공수리기계, 와이퍼, 석유 트럭 윈치, 기타 등등
3. 권양 기계류 : 크레인, 타워 크레인 윈치, 갠트리 크레인 윈치, 크롤러 크레인 윈치, 타이어 크레인 윈치
4. 건설 기계 : 시공 벽면 세정 윈치, 단일 드럼 윈치와 복동원치
5. 다른 건설 기계 : 케이블 윈치, 타워 크레인, 파일드라이버, 전기 유압 윈치
6. 채탄기 : 윈치, 견인 윈치, 사갱 윈치, 기타 등등을 파견하기


드럼 안에 있는 각각 원에서 LBS 홈은 직선 그루브와 비스듬한 로프 그루브로 구성되고 직선 와이어 로프 그루브와 비스듬한 로프 그루브가 배치한 각각 원이 정확하게 똑같은 것 입니다. 비스듬한 로프 그루브를 통하여, 다층 권회를 위한 와이어 로프가 상부 와이어 로프와 더 낮은 로프 교차로 포인트 위치를 고쳤을 때, 상위 강선의 교차로는 사선 라인에서 실처럼 늘어집니다. 곧은 로프 그루브에서, 드럼의 양쪽 끝, 매끄럽게 오르고 반환하기 위한 가이드 와이어 로프 위의 복귀 플랜지와 환류 라인, 조치 고정 링이 상호적 구축에 의해 초래된 로프 장애를 회피할 때, 상위 철연선은 완전히 로프 사이에 두 낮은 철연선, 가설 등고선 접촉에 의해 형성된 홈에 빠집니다, 상위 그리고 낮은 로프 사이의 접촉이 안정적입니다. 그래서 와이어 로프는 정돈되고 매끄럽게 상위 계층으로 옮겨지는다는 것을 다층 권회가 깨닫습니다.


LBS 드럼은 외국으로부터 도입된 와이어 로프의 다층 권회를 위한 일종의 홈입니다. 드럼에서 이 로프 그루브 때문에

대부분의 원주형 섹션은 단지 초소형 부분과 플랜지 단부면 교차점에, 플랜지 단부면과 평행한 채로 유지합니다,

그러나, 전환의 현상이 있습니다, 그것이 또한 접힌 로프 그루브로 명명됩니다.

특별한 로프 그루브 구조와 이런 종류의 드럼이 잘 다층 권양 로프의 어려움을 해결할 수 있다는 것을 수년간의 실제적인 사용은 증명했습니다

드럼 위의 다층 권회 와이어 로프가 드럼으로 완전히 매끄럽게 끌어내지고의 제시된다는 것을 이중 접힘 케이블 홈 시스템은 보증합니다.

여전히 이 시스템은 가장 효과적인 것 와이어 로프의 생명을 연장하기 위한 완전한 방법입니다. 와이어 로프 생산과 활용이 로프 그루브와 일치한다는 것을 시험은 보여주었습니다, 레뷔스 드럼이 500% 보다 더 와이어 로프의 생명을 연장할 수 있습니다.

LBS 로프 그루브는 고르게 레이어 사이에 분배된 로드를 만들고 그것이 매우 와이어 로프의 생명을 연장하는 것을 실행이 증명합니다. 실제로, 시험 표면은 500%상 와이어 로프 수명을 연장할 수 있습니다. 삭감하는 와이어 로프 손상은 안전성을 향상시키고, 기계 비가동 시간을 감소시킵니다.
