제품 상세 정보:
결제 및 배송 조건:
|

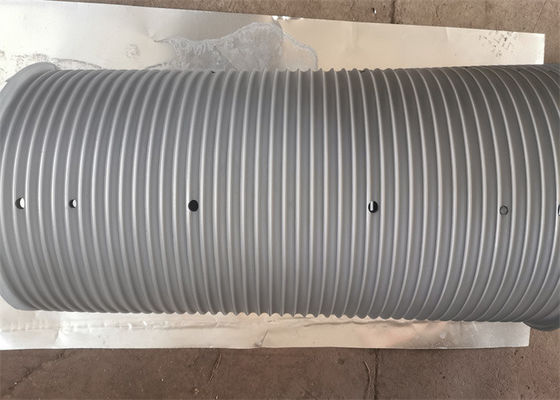

| 상품 이름: | 요홈 케이블 드럼 | 재료: | 탄소강 |
|---|---|---|---|
| 홈 형태: | 레뷔스 홈 | 상품 종류: | 드럼 슬리브 |
| 사용: | 케이블 기중기 | 드럼과 접속 형태: | 볼트로 체결됩니다 |
| Dia.of 로프: | 2~80mm | 레이어: | 2~60 레이어 |
| 그로로프링 기계가공: | CNC 기계가공 | Dia. 드럼의: | 500 밀리미터 |
| 강조하다: | 장비 요홈 케이블 드럼을 높이기,주문 제작된 크레인 와이어 로프 드럼,요홈 케이블 크레인 와이어 로프 드럼 |
||
여전히 이 시스템은 가장 효과적인 것 와이어 로프의 생명을 연장하기 위한 완전한 방법입니다. 와이어 로프 생산과 활용이 로프 그루브와 일치한다는 것을 시험은 보여주었습니다, 레뷔스 드럼이 500% 보다 더 와이어 로프의 생명을 연장할 수 있습니다.
LBS 로프 그루브는 고르게 레이어 사이에 분배된 로드를 만들고 그것이 매우 와이어 로프의 생명을 연장하는 것을 실행이 증명합니다. 실제로, 시험 표면은 500%상 와이어 로프 수명을 연장할 수 있습니다. 삭감하는 와이어 로프 손상은 안전성을 향상시키고, 기계 비가동 시간을 감소시킵니다.
LBS 로프 그루브 드럼의 단점은 그것이 더 복잡하고 따라서 나선형 로프 그루브 드럼 보다 조금 더 비싸다는 것입니다. 그러나, 이 추가 비용은 빨리 비싼 와이어 로프 이 저축에 의해를 위해 상쇄되고, 대체하기 위한 생산 시간을 차지합니다.
LBS 로프 그루브 드럼은 또한 어떤 운영 상태를 요구합니다. 이러한 상태의 가장 중요한 것 릴부터 첫번째 고정 도르래까지 와이어 로프 사이에 디 앵글인 와이어 로프의 편향 각도입니다. 일반적으로 말해서, 이 편향 각도는 1.5보다' 더 크고, 0.5 이하여서는 안됩니다'. 약간의 경미한 차이 (약 0.25' 변화)이 있지만, 그러나 이 일반 통계를 기억하는 것은 좋습니다. 최적 편향 각도는 또한 하중, 케이블 구조와 기중속도에 의존합니다. 드럼부터 도르래까지 모든 10m을 위해, 와이어 로프와 드럼의 중심점 사이의 거리가 260 밀리미터보다 더 크지는 않아야 하는 것을 (2 플랜지 사이의 520mm) 이 편향 각도는 나타냅니다. 9 Q2 '2 Ｌ! LBS 홈 릴을 위해, 편향 각도가 권고된 범위를 초과하면, 각 보정기로 불린 특별한 로프는 이완되는데 사용되고 홈 위에 익스트루딩 또는 외부 와이어 로프의 회전에 의해 손상될 수 있습니다.
와이어 로프 또는 케이블의 슬리브 직경
매끄러운 드럼 (로프 그루브의 내경)의 지름
로프 그루브 드럼의 외경
드럼 플랜지 사이의 길이
로프 능력
로프 그루브 회전 (왼쪽이나 오른쪽으로)
LBS 드럼 가죽재는 요구했습니다
그림 또는 다른 요구조건이 제공되는지
| 아니오 다음 | 와이어 지름(MM) : | 회전 방향 | 메인 드럼 지름(MM) |
메인 드럼 길이(MM) | 애플리케이션 |
| 1 | 8 10 13 | 왼쪽이고 오른쪽입니다 | 430 | 763 | 기름 추공수리기계 윈치, 예선권양기 타워 크레인 |
| 2 | 13 18 20 | 왼쪽이고 오른쪽입니다 | 623 | 1144 | 공학 윈치, 윈치, 크롤러 크레인을 높이기 |
| 3 | 22 25 26 | 왼쪽이고 오른쪽입니다 | 730 | 1220 | 기름 추공수리기계 , 검층 권인기 |
| 4 | 18 22 32 | 왼쪽이고 오른쪽입니다 | 670 | 1240 | 굴착 장치 윈치, 드로우워크스 |
| 5 | 28 32 36 40 | 왼쪽이고 오른쪽입니다 | 560 | 630 | 회전하는 굴착 장치 윈치, 기중기 |
| 6 | 26 28 32 45 | 왼쪽이고 오른쪽입니다 | 760 1146 | 1970 1765 |
근해 크레인, |
1. 해양 선박 기계류 : 근해원유 크레인은, 윈치를 견인하는 윈치, 견인 윈치를 잡아 매, 앵커 윈치와 하이드롤오기칼 윈치를 윈치로 감아올립니다
2. 석유 산업계 : 석유 굴착 장치, 석유 검층차 윈치, 석유 추공수리기계, 와이퍼, 석유 트럭 윈치, 기타 등등
3. 권양 기계류 : 크레인, 타워 크레인 윈치, 갠트리 크레인 윈치, 크롤러 크레인 윈치, 타이어 크레인 윈치
4. 건설 기계 : 시공 벽면 세정 윈치, 단일 드럼 윈치와 복동원치
5. 다른 건설 기계 : 케이블 윈치, 타워 크레인, 파일드라이버, 전기 유압 윈치
6. 채탄기 : 윈치, 견인 윈치, 사갱 윈치, 기타 등등을 파견하기
훈련 윈치의 드럼 로프 그루브는 두배 절 선 구조의 형태를 채택하고 그것의 특성이 그러므로 드럼의 표면에 두곳 비스듬한 로프 그루브 지역과 두곳 곧은 로프 그루브 지역을 형성하면서, 비스듬한 로프 그루브와 곧은 로프 그루브가 교대로 나타난다는 것 입니다. 소위 경사진 로프 그루브는 드럼 버스와 비스듬하게 교차하는 로프 그루브를 언급하고 곧은 로프 그루브가 드럼 버스와 직접적으로 교차하거나, 플랜지와 평행한 로프 그루브를 언급합니다. 비스듬한 강한 홈은 로프 그루브의 써클에서 작은 비율을 설명하는 로프 그루브의 피치를 제어합니다. 그것의 구조 포인트는 효과적으로 구축 변형, 상호 마찰의 문제와 로딩 동안 와이어 로프의 이른 웨어를 개선할 수 있습니다.

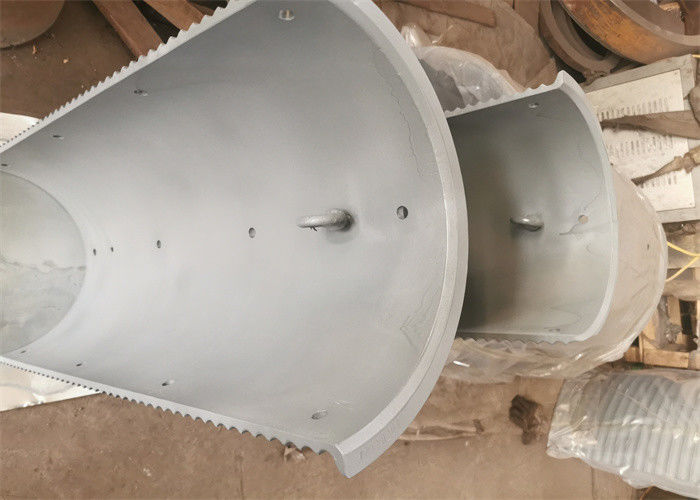

레뷔스 홈의 처리와 생산은 직접적으로 전체적으로 드럼에서 처리될 수 있고, 또한 로프 그루브와 세트로 만들어질 수 있고, 설치될 때 매끄러운 드럼 속에 가려지는 스플리트형으로 제조했고 볼트 또는 용접을 통하여 드럼으로 연결됩니다. 접힌 로프 그루브 배럴의 소재는 탄소강, 스테인레스 강, 합금 강, 알루미늄 또는 글라스파이버, 기타 등등으로 분할될 수 있습니다. 배럴은 박판 압연 또는 캐스팅에 의해 만들어질 수 있습니다.
