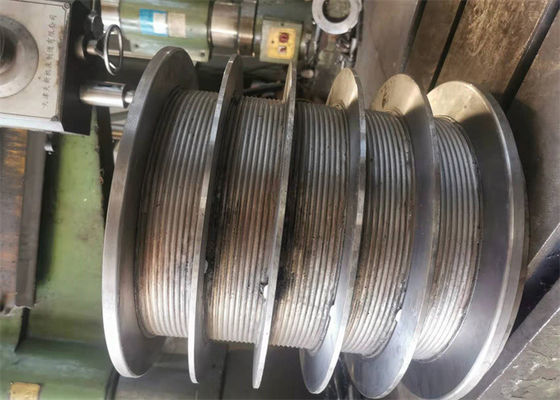

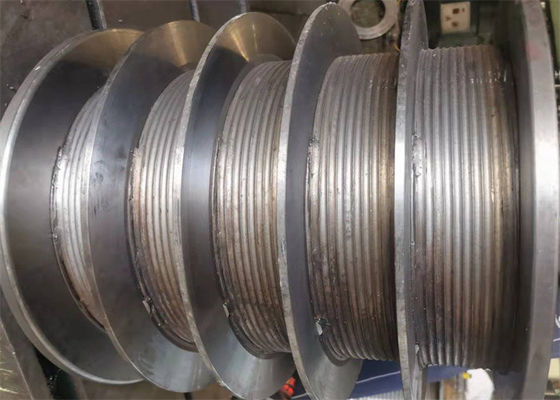

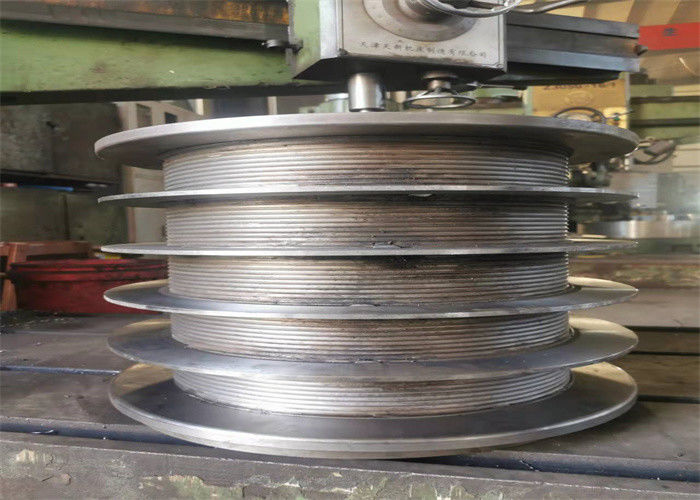

홈을 판 다층 권취 케이블 윈치 드럼 와이어 로프 다수 레뷔스



우리는 굴착 장치에 대하여 와이어 로프의 스풀링을 향상시킬 필요성이 다른 방법을 시도하기 시작했고, 여전히 고르게 그리고 정확하게 와이어 로프의 다층을 되개서 오늘 사용된 최고의 방법인 레뷔스 패턴을 결국 만들었는지 봤습니다. 레뷔스가 로프의 다층을 되감을 필요가 있는 모든 산업에 지금 그것의 제품을 공급하면서, 더 훨씬 더 레뷔스는 여전히 그것이 시작한 곳 기억하고 유전을 레뷔스 그루브형성으로 지원하는 것이 게다가 갑니다. 오늘날까지 레뷔스는 여전히 세계에서 실제로 모든 굴착 장치와 추공수리기계에 사용됩니다. .



요홈 윈치 드럼 재료 : 탄소강, 합금 강, 스테인레스 강, 알루미늄, 고강도강, Etc

소재규격 : GB, AISI, ASME, ASTM, JIS, DIN, ...

대기 온도 : -40 +45 'Ｃ에 대한 'Ｃ

스트로지 대기 온도 : -40 +50 'Ｃ에 대한 'Ｃ

드럼의 홈 형태 : 나선형 홈 또는 레뷔스 홈

드럼의 회전 방향 : 왼쪽이거나 오른쪽입니다

처리 방법 : 기계 작업

와이어 로프 지름 : 3 MM~100 밀리미터

처리 장비 : CNC 복합 공작 기계



아니오 다음	와이어 지름(MM)	당김 힘(kn)	회전 방향	드럼 지름(MM)	드럼 길이(MM)
1	3~8	3~10	왼쪽이고 오른쪽입니다	>160	<1000>
2	10~16	12~20	왼쪽이고 오른쪽입니다	>320	<1000>
3	18~24	20~80	왼쪽이고 오른쪽입니다	>480	<1000>
4	26~32	100~120	왼쪽이고 오른쪽입니다	>640	<1000>
5	34~40	150~200	왼쪽이고 오른쪽입니다	>800	<1000>
6	42~50	240~400	왼쪽이고 오른쪽입니다	>1000	<1000>



훈련 윈치의 드럼 로프 그루브는 두배 절 선 구조의 형태를 채택하고 그것의 특성이 그러므로 드럼의 표면에 두곳 비스듬한 로프 그루브 지역과 두곳 곧은 로프 그루브 지역을 형성하면서, 비스듬한 로프 그루브와 곧은 로프 그루브가 교대로 나타난다는 것 입니다. 소위 경사진 로프 그루브는 드럼 버스와 비스듬하게 교차하는 로프 그루브를 언급하고 곧은 로프 그루브가 드럼 버스와 직접적으로 교차하거나, 플랜지와 평행한 로프 그루브를 언급합니다. 비스듬한 강한 홈은 로프 그루브의 써클에서 작은 비율을 설명하는 로프 그루브의 피치를 제어합니다. 그것의 구조 포인트는 효과적으로 구축 변형, 상호 마찰의 문제와 로딩 동안 와이어 로프의 이른 웨어를 개선할 수 있습니다.

레뷔스 홈의 처리와 생산은 직접적으로 전체적으로 드럼에서 처리될 수 있고, 또한 로프 그루브와 세트로 만들어질 수 있고, 설치될 때 매끄러운 드럼 속에 가려지는 스플리트형으로 제조했고 볼트 또는 용접을 통하여 드럼으로 연결됩니다. 접힌 로프 그루브 배럴의 소재는 탄소강, 스테인레스 강, 합금 강, 알루미늄 또는 글라스파이버, 기타 등등으로 분할될 수 있습니다. 배럴은 박판 압연 또는 캐스팅에 의해 만들어질 수 있습니다.



채굴 기술과 교통을 위한 요구조건을 충족시키기 위해, 윈치는 보통 다축 드라이브와 분리된 교통으로 고안되며, 그것이 또한 시스템 복잡을 만들 뿐만 아니라, 비용과 설치 량을 증가시킵니다. 이것 때문에, 윈치, 전원 입력 모드의 전송 스킴과 윈치 구조의 구조는 작업을 개척하여 했습니다, 내 회사가 다중 드럼 윈치를 설계했습니다. 윈치는 주로 기반으로 구성됩니다, 입력 축과 손잡이 사이의 윈치 구조, 롤러 축, 모래 드럼 샤프트, 샤프트 드라이브 상자, 원판 브레이크, 충돌 견딤 크라운 장치, 메인 브레이크 메커니즘과 추정 자동 추진기, 등과 파워시프트가 기계적인 전송, 구동축을 채택하고 사이에 바뀌는 롤러가 4로, 이동에 대한 공기압 클러치를 채택하고 차단됩니다, 역전 기어. 소프트웨어가 익숙한 유한 요소는 드럼 샤프트를 시뮬레이션하고 분석하고, 그것의 힘과 강성을 확인합니다. 드럼의 설계와 윈치의 골조가 합리적이고, 실용적 작업소요를 충족시킨다는 것을 분석과 검사 결과는 보여줍니다.



1. 자사 제품은 작동하도록 안전하고 쉬운 소형 구조, 경량이라는 유리한 입장에 있습니다.

2. 자사 제품은 일반적 상승, 운송과 해양 갑판기계에서 다른 작업, 항구, 석유, 드릴 기계, 판 공학 기계, 지질 탐사와 건설 기계와 기타 등등을 위해 사용됩니다.

3. 제품은 드릴링 장비를 위한 API Spec 7K "상술에 따라 설계되고 제조됩니다 ".

4. 높은 starting& 일 효율

5. 작은 잡음과 믿을 수 있는 오퍼레이션
