제품 상세 정보:
결제 및 배송 조건:
|

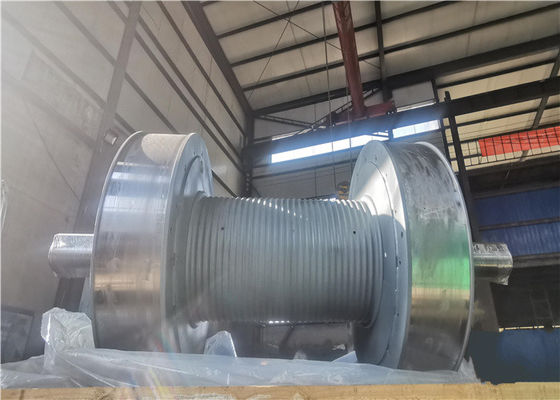

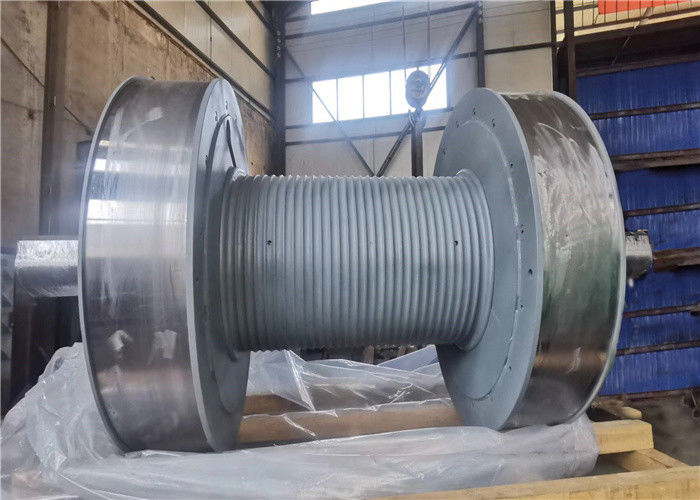

| 상품 이름: | 레뷔스는 드럼 슬리브에 홈을 팝니다 | 요홈 타입: | 레뷔스는 홈을 팠습니다 |
|---|---|---|---|
| 접속 형태: | 매끄러운 드럼 위의 플러그 용접 | Dia. 로프의: | 34 밀리미터 |
| 레이어: | 2~40 레이어 | 로프 능력: | 890 밀리미터 |
| 피치: | 35.7 | 안전성 전환: | 8.4m |
| 강조하다: | 홈은 소매 35.7 피치 범위를 둥둥 칩니다,레뷔스는 35.7이지 피치 범위에 소매를 답니다,오래가는 홈은 소매를 둥둥 칩니다 |
||
돈을 절약하는 방법은 라인을 위한 홈으로 매끄러운 드럼과 외부 부싱을 사용하거나, 두 파트와 볼트에서 수평적으로 부싱을 줄이거나 매끄러운 드럼에게 그것을 용접하거나에게 그것을 용접하는 것입니다. 만약 와이어 로프의 다른 형태 또는 상술이 미래에 사용되면, 부싱이 부싱이 새로운 와이어 로프를 위해 설계된 채로 제거되고 대체됩니다. 레뷔스 요홈 시스템은 릴 위의 다층 권회 와이어 로프가 드럼의 내외부로 완전히 매끄러운다는 것을 보증하고, 매우 와이어 로프의 생명을 연장할 수 있습니다. 여전히 이 시스템은 가장 효과적인 것 완전한 방법입니다. 레뷔스 드럼이 로프 그루브가 와이어 로프의 상술과 일치하면서 와이어 로프를 확장할 수 있다는 것을 테스트는 보여주었습니다.
요홈 윈치 드럼 재료 : 탄소강, 합금 강, 스테인레스 강, 알루미늄, 고강도강, Etc
소재규격 : GB, AISI, ASME, ASTM, JIS, DIN, ...
대기 온도 : -40 +45 'Ｃ에 대한 'Ｃ
스트로지 대기 온도 : -40 +50 'Ｃ에 대한 'Ｃ
드럼의 홈 형태 : 나선형 홈 또는 레뷔스 홈
드럼의 회전 방향 : 왼쪽이거나 오른쪽입니다
처리 방법 : 기계 작업
와이어 로프 지름 : 3 MM~100 밀리미터
처리 장비 : CNC 복합 공작 기계
홈 드럼 구성 : 드럼 코어, 플랜지, 샤프트, Etc
가공처리하는 것 : 홈과 로프 드럼은 그들로 직접적으로 절단했습니다.플랜지, LBS 홈과 윈치 드럼은 더의 신체로 직접적으로 절단됩니다
드럼을 치시오 그러면 고객들의 요구조건에 따르면, 플랜지는 또한 용접되거나 스크루가 볼트로 고정되었습니다. 그루브 지오메트리는 로프에 의해 결정됩니다
건설과 지름과 길이와 지나서 적용. 드럼은 실제 동작 조건을 위해 필요한 실장 치수를 가지고 있습니다.

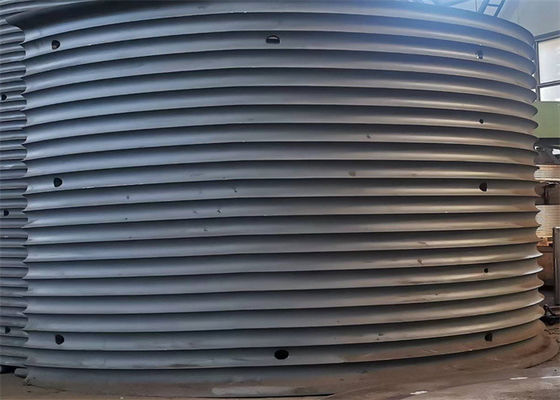

로프 그루브 시스템은 또한 레뷔스 소매로 알려진 홈 형상과 소매로 형성됩니다. 끝난 후, 그것은 180 도의 방향을 따라 두 조각으로 절단되고 마침내 드럼 몸체로 용접됩니다. 이 방법은 기계 가공 시간을 줄이고 기계 가공 효율을 향상시킬 수 있습니다. 오랫동안 대체될 필요가 있을 때, 외부 슬리브는 비용 중 500%를 구하면서, 로프 그루브가 직접적으로 대체될 수 있습니다.
일반적으로, 더 단단히 와이어 로프는 그것이 상처를 입히는 더 좋은 것입니다. 와이어 로프는 레뷔스에 의해 권고되는 것으로서 부하 정지 중 2% 또는 운전시 하중 중 10%에 적어도 견디어야 합니다. 물론, 안전 요인과 와이어 로프 디자인을 위해 파괴적 부하에 견딜 준비가 되어야 합니다.
레뷔스 홈 드럼의 설계와 제조는 리프팅 작동을 위한 특수한 요구 사항을 충족시켜야 하고 로프 그루브의 유형이 와이어 로프의 길이, 지름과 구조 형태에 적응하여야 합니다. 기계설계, 기계가공, 설계 소프트웨어, 기계 공학자, 수력이어 캐스팅을 용접한 장비관리, 봉합.
|
아니오 다음 |
와이어 지름(MM) |
당김 힘(kn) |
회전 방향 |
드럼 지름(MM) |
드럼 길이(MM) |
|
1 |
3~8 |
3~10 |
왼쪽이고 오른쪽입니다 |
>160 |
<1000> |
|
2 |
10~16 |
12~20 |
왼쪽이고 오른쪽입니다 |
>320 |
<1000> |
|
3 |
18~24 |
20~80 |
왼쪽이고 오른쪽입니다 |
>480 |
<1000> |
|
4 |
26~32 |
100~120 |
왼쪽이고 오른쪽입니다 |
>640 |
<1000> |
|
5 |
34~40 |
150~200 |
왼쪽이고 오른쪽입니다 |
>800 |
<1000> |
|
6 |
42~50 |
240~400 |
왼쪽이고 오른쪽입니다 |
>1000 |
<100> |
