제품 상세 정보:
결제 및 배송 조건:
|

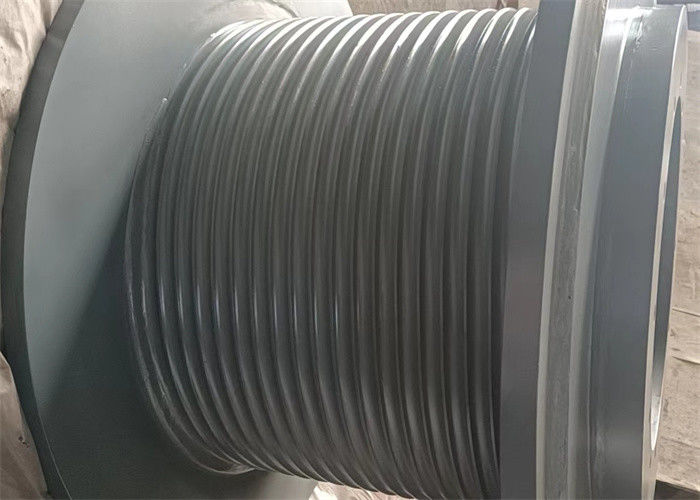

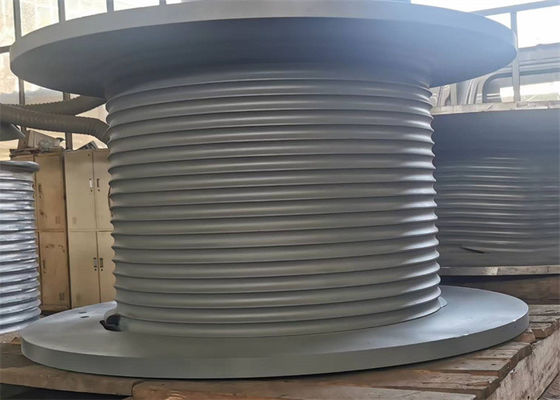

| 이름: | 레뷔스 시스템 | 애플리케이션: | 35T 크레인 |
|---|---|---|---|
| 재료: | 강철 | 로프 능력: | 500m |
| 로프 홈 형태: | 레뷔스 홈 | 보증: | 12개월 |
| 중량: | 1800kgs | 로프 지름: | 40 밀리미터 |
| 드럼 Dia.: | 1200 밀리미터 | ||
| 강조하다: | 35t 능력 크레인 윈치 드럼,레뷔스 로프 그루브 크레인 윈치 드럼 |
||
요홈 윈치 드럼 재료 : 탄소강, 합금 강, 스테인레스 강, 알루미늄, 고강도강, Etc
소재규격 : GB, AISI, ASME, ASTM, JIS, DIN, ...
대기 온도 : -40 +45 'Ｃ에 대한 'Ｃ
스트로지 대기 온도 : -40 +50 'Ｃ에 대한 'Ｃ
드럼의 홈 형태 : 나선형 홈 또는 레뷔스 홈
드럼의 회전 방향 : 왼쪽이거나 오른쪽입니다
처리 방법 : 기계 작업
와이어 로프 지름 : 3 MM~100 밀리미터
처리 장비 : CNC 복합 공작 기계
홈과 윈치 드럼은 주로 구조물의 다음과 같은 3이지 타입을 갖 :
1. 짜집기 타입. 이 구조에서, 로프 그루브 몸은 처음으로 타일로 4개 만들어지고 그리고 나서 타일 홈과 빛 드럼 몸체의 4 조각들이 접합되고 일체로 용접됩니다.
2. 일체형, 로프 그루브가 1로서 드럼 몸체, 로프 그루브와 드럼 몸체를 직접적으로 계속 위치한다는 것 입니다.
3. 플러그 용접 형태가 로프 그루브를 실린더몸체로 만들고, 그리고 나서 그것을 타일 2개와 드럼 몸체에서의 플러그 용접으로 절단했습니다.
홈 드럼 구성 : 드럼 코어, 플랜지, 샤프트, Etc.
가공처리하는 것 : 홈과 로프 드럼은 그들로 직접적으로 절단했습니다.고객들의 요구조건에 따르면, 플랜지, LBS 홈과 윈치 드럼은 드럼의 신체로 직접적으로 절단되, 플랜지가 또한 용접되 또는 스크루가 볼트로 고정되었습니다. 그루브 지오메트리는 로프 건설, 지름과 길이에 의해, 그리고 적용에 의해 결정됩니다. 드럼은 실제 동작 조건을 위해 필요한 실장 치수를 가지고 있습니다.
LBS는 드럼에 홈을 팠고 와이어 로프 스풀링의 문제를 해결했습니다.
보통 무선 홈 (매끄러운) 드럼과 나선형인 로프 그루브 드럼과 비교해서, LBS 로프 그루브는 다층 와이어 로프 스풀링에서 명백한 장점을 가지고, LBS 특별한 요홈 시스템이 와이어 로프의 스풀링을 매끄럽게 하고, 고르게 분배된 각 층의 부하가 로프의 서비스 수명을 연장하고, 와이어 로프 피해를 줄이고, 장비의 작전의 안정성을 개선하고 로프를 바꾸기 위한 기계적인 장비 폐쇄의 문제를 줄입니다.
| 아니오 다음 | 와이어 지름(MM) | 당김 힘(kn) | 회전 방향 | 드럼 지름(MM) | 드럼 길이(MM) |
| 1 | 3~8 | 3~10 | 왼쪽이고 오른쪽입니다 | >160 | <1000> |
| 2 | 10~16 | 12~20 | 왼쪽이고 오른쪽입니다 | >320 | <1000> |
| 3 | 18~24 | 20~80 | 왼쪽이고 오른쪽입니다 | >480 | <1000> |
| 4 | 26~32 | 100~120 | 왼쪽이고 오른쪽입니다 | >640 | <1000> |
| 5 | 34~40 | 150~200 | 왼쪽이고 오른쪽입니다 | >800 | <1000> |
| 6 | 42~50 | 240~400 | 왼쪽이고 오른쪽입니다 | >1000 | <1000> |
