제품 상세 정보:
결제 및 배송 조건:
|
| 재료: | Q355B | 그로브형: | 레뷔스 |
|---|---|---|---|
| 로프 직경: | 41mm | 드럼 직경: | 1440m |
| 장착 유형: | 볼트로 고정됨 | 그루브 회전: | 오른손용 |

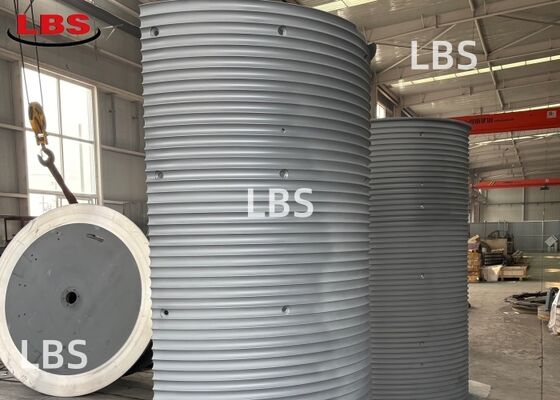

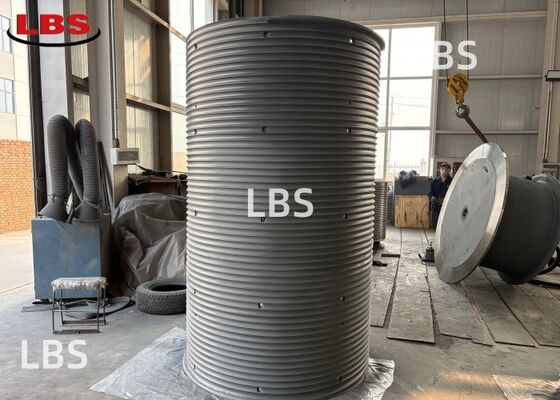

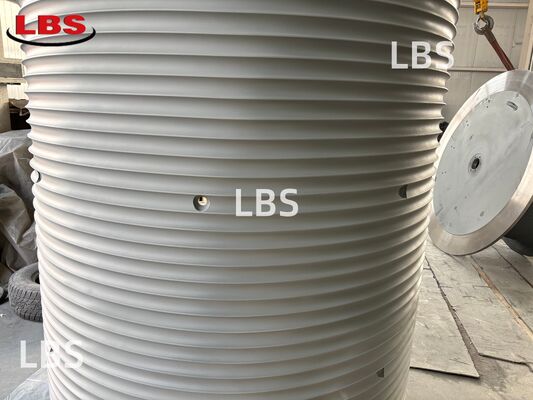

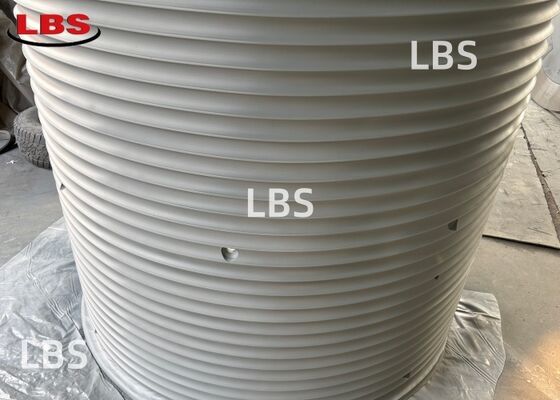

탁월한 저장 용량을 요구하는 41mm 와이어 로프 시스템용으로 설계된 이 Lebus 홈 드럼 슬리브(모델 LBSS-DN41-D1440-L2365)는 11개의 와인딩 레이어에 걸쳐 총 3400미터의 로프 길이를 제공합니다. 이 슬리브는 56.5개의 정밀 가공된 홈 회전과 우측 50° 리드 각도를 특징으로 하여 겹침 및 로프 압착을 제거하는 제어된 다층 스풀링을 보장합니다. 주요 기하학적 매개변수에는 1440mm 홈 바닥 직경과 1481mm 첫 번째 레이어 로프 중심 거리가 포함되며, 이는 전체 와인딩 주기 동안 일관된 플릿 각도를 유지하도록 계산되었습니다. 6개의 M20 카운터싱크 소켓 헤드 나사를 통해 안전한 부착이 가능하며, 견고한 장착과 필요한 경우 현장에서의 간단한 교체가 가능합니다.
| 매개변수 | 사양 |
|---|---|
| 제품명 | LBS Lebus 홈 드럼 슬리브 |
| 모델 번호 | LBSS-DN41-D1440-L2365 |
| 와이어 로프 직경 | 41mm |
| 홈 유형 | Lebus (접선 교차) |
| 홈 회전 | 우측 50° |
| 피치 (P) | 41.85mm |
| 홈 회전 수 (Z) | 56.5 |
| 전체 길이 (L) | 2365mm |
| 홈 바닥 직경 | Φ1440mm |
| 첫 번째 레이어 로프 중심 직경 | Φ1481mm |
| 로프 저장 용량 | 3400미터 |
| 와인딩 레이어 | 11 |
| 장착 방법 | 볼트 온 (6 × M20 카운터싱크 소켓 헤드 나사) |
이 드럼 슬리브를 차별화하는 것은 56.5개의 홈 회전과 11개의 와인딩 레이어에 배열된 41mm 와이어 로프 3400미터라는 놀라운 로프 저장 용량입니다. 이러한 용량은 심해 해양 작업 및 장거리 리프팅 시나리오에 특히 적합합니다. 홈 기하학은 55° 전환 세그먼트를 통합하여 로프를 크로스오버 영역을 통해 부드럽게 안내하며, 35° 평행 섹션으로 둘러싸여 연속 와인딩 중에 안정적인 로프 안착을 유지합니다. 41.85mm 피치는 41mm 로프 직경에 정확하게 맞춰져 마찰열과 마모를 최소화하는 최적의 간격을 제공합니다. 6개의 M20 카운터싱크 나사를 사용한 볼트 온 설치와 4-6mm 절단 간격은 예정된 유지 보수 중 조립 및 분해를 단순화합니다.
이 고용량 드럼 슬리브는 장거리 로프 길이가 필수적인 해양 계류 윈치, 심해 탐사 시스템 및 대규모 항만 크레인을 위해 특별히 설계되었습니다. 3400미터 용량은 부유식 생산 저장 및 하역(FPSO) 선박에 이상적인 선택이며, 이 선박의 윈치 시스템은 정확한 스테이션 키핑을 위해 상당한 케이블 길이를 수용해야 합니다. 11층 와인딩에 의존하는 채광 호이스트 및 중량물 리프팅 크레인에서 Lebus 홈 프로파일은 전체 감김 깊이에 걸쳐 일관된 스풀링 성능을 보장합니다. 뛰어난 저장 용량과 정밀한 로프 안내를 결합한 내구성이 뛰어나고 서비스 가능한 드럼 라이너가 필요한 운영자에게 이 슬리브는 해양 및 산업 환경 모두에서 입증된 신뢰성을 제공합니다.
