제품 상세 정보:
결제 및 배송 조건:
|
| 재료: | Q355D | 로프 직경: | 36.9mm |
|---|---|---|---|
| 드럼 직경: | 1450mm | 로프 그루브: | 레뷔스 홈 |
| 그루브 회전: | 왼손잡이입니다 | 장착 유형: | 볼트온 |

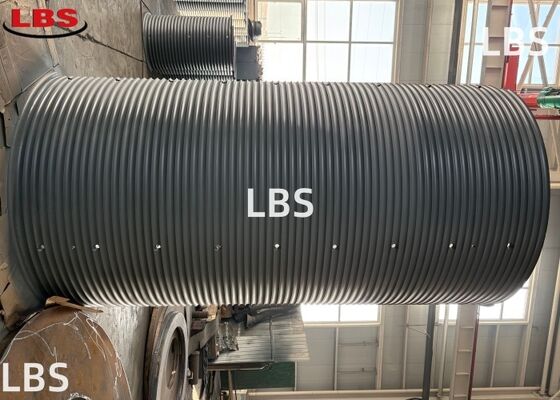

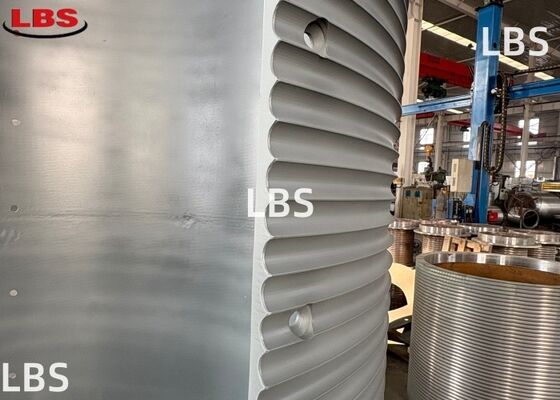

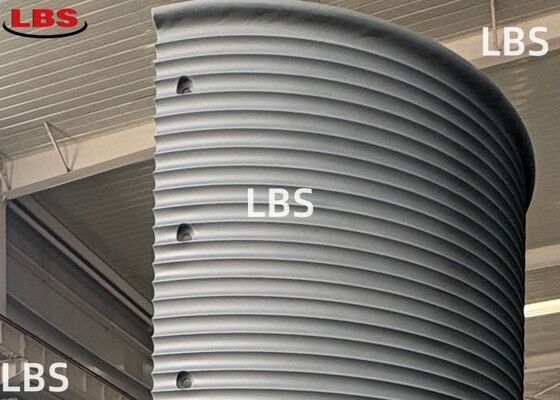

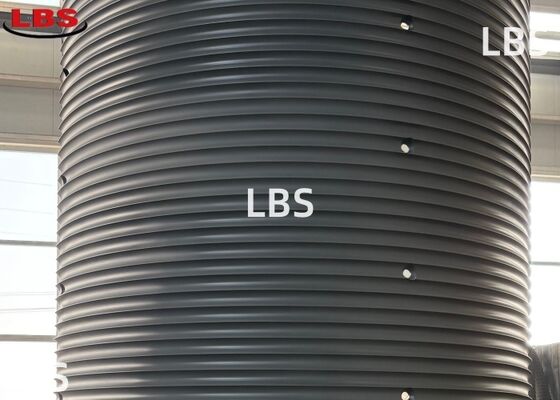

이 헤비 듀티 레버스 그루브 드럼 라이너는 36.9mm 와이어 로프 적용을 위해 특별히 설계되었으며, 좌측 50도 리드 각도와 견고한 37.9mm 피치를 통합했습니다. 모델 DN36.9-D1450-L2672는 70.5회전 그루브 패턴과 ±1mm의 전체 길이 허용 오차를 특징으로 합니다. 분할형 슬리브는 54개의 M20 카운터싱크 소켓 헤드 나사를 사용하여 안전하게 장착되어 모재 드럼 본체에 서비스 가능한 연결을 만듭니다. Φ1450mm의 그루브 바닥 직경과 Φ1486.9mm의 첫 번째 레이어 로프 중심 직경을 갖춘 이 드럼 슬리브는 까다로운 중량물 리프팅 작업에 대한 안정적인 다층 권취 성능을 보장합니다.
| 매개변수 | 사양 |
|---|---|
| 제품명 | 레버스 그루브 드럼 슬리브 / LBS 분할 라이너 |
| 모델 번호 | DN36.9-D1450-L2672 |
| 와이어 로프 직경 | 36.9 mm |
| 그루브 유형 | 레버스 (접선 교차) |
| 그루브 방향 | 좌측 |
| 리드 각도 | 50° |
| 피치 (P) | 37.9 mm |
| 그루브 회전 수 (Z) | 70.5 |
| 그루브 바닥 직경 | Φ1450 mm |
| 첫 번째 레이어 로프 중심 직경 | Φ1486.9 mm |
| 전체 길이 (L) | 2672 mm (±1 mm) |
| 장착 유형 | 볼트온 (54 × M20 카운터싱크 소켓 헤드 나사) |
| 재질 | Q355D 합금강 |

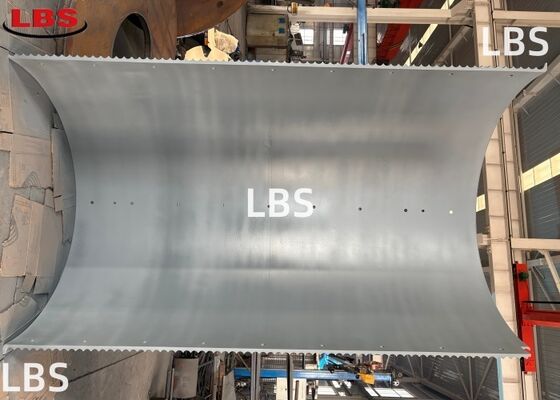

이 드럼 라이너의 주요 차별점은 헤비 듀티 볼트온 부착 시스템으로, 54개의 M20 카운터싱크 소켓 헤드 나사를 사용하여 복잡한 분해 없이 현장에서 간편하게 교체할 수 있습니다. 좌측 50도 리드 각도는 플릿 각도 요구 사항에 정밀하게 맞춰져 70.5회전 로프 전체에 걸쳐 제어된 레이어 간 전환을 가능하게 합니다. 넉넉한 37.9mm 피치는 36.9mm 와이어 로프에 최적화된 간격을 제공하여 고속 권취 중 마찰 및 열 축적을 줄입니다. 또한, 중요한 모서리에 가공된 10mm × 45도 챔퍼는 응력 집중을 최소화하고 로프가 진입 및 이탈 시 마모 접촉으로부터 보호합니다.
이 헤비 게이지 드럼 슬리브는 거친 환경에서 36.9mm 와이어 로프를 사용하는 대규모 리프팅 장비에 맞게 특별히 설계되었습니다. 일반적인 적용 분야에는 해양 페데스탈 크레인, 항만 컨테이너 취급 시스템, 광산 호이스트 등이 있으며, 이러한 장비에서는 안정적인 다층 권취가 운영 안전에 직접적인 영향을 미칩니다. 볼트온 분할 설계는 특히 유지 보수 접근이 제한적인 중량 해양 응용 분야에서 유용하며, 전체 드럼 어셈블리를 선박이나 구조물에서 제거하지 않고도 마모된 그루빙을 교체할 수 있습니다. 기타 적용 분야로는 부유식 생산 저장선, 선박 크레인, 정밀 그루빙과 최소 가동 중단 시간을 요구하는 고용량 윈치 등이 있습니다. 엄격한 산업 및 해양 조건에 맞춰 제작된 내구성이 뛰어나고 서비스 가능한 드럼 라이너를 찾는 운영자에게 이 부품은 검증된 현장 성능을 제공합니다.
