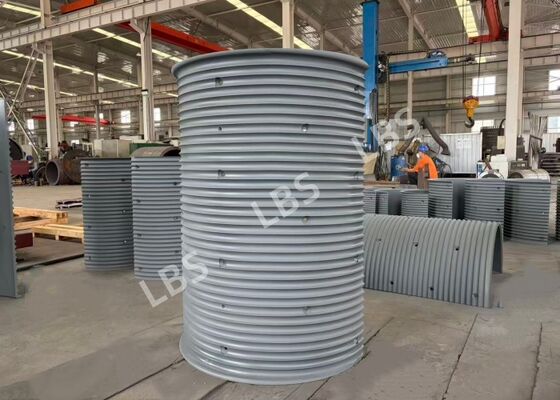

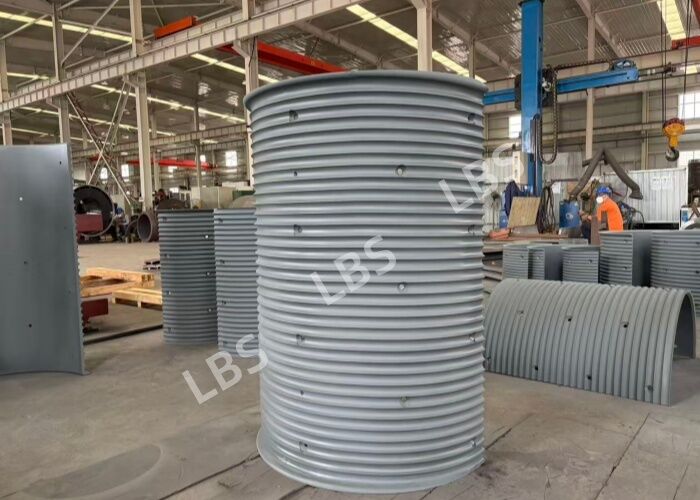

오른쪽 레버스 홈 드럼 슬리브 (52mm 케이블용)

1. 설명

이 레버스 홈 슬리브는 Q460NE 저합금 고강도 강철로 제작되었으며 윈치 드럼에 맞도록 특별히 설계되었습니다. 레버스 분할 로프 홈 구조를 채택했습니다. 슬리브는 베어 드럼 배럴에 볼트로 고정되어 전체 드럼 가공이 필요 없습니다. 별도로 제작, 조립, 분해 및 교체할 수 있습니다.

이 제품은 직경 52mm 케이블에 적합합니다. 홈의 뿌리 직경은 1500mm, 로프 홈 피치는 1500mm, 로프 홈 피치는 54.34mm이며, 오른쪽 60도 홈이 특징이며 총 30.5개의 홈이 있습니다. 단일 부품의 순중량은 1311.4KG입니다. 표면은 아연이 풍부한 에폭시 프라이머로 코팅되어 해양 환경에 대한 우수한 부식 방지 성능을 제공하며 선박 및 해양 엔지니어링의 중부하 작업 조건에 매우 적합합니다.

2. 사양

3. 장점

(1) 와이어 로프 보호를 위한 안정적인 다층 스풀링 레버스 분할 홈 구조는 와이어 로프의 질서 있는 다층 권취를 안내하여 로프 압착, 맞물림 및 무질서한 스풀링을 방지합니다. 와이어 로프 마모를 크게 줄이고 로프 수명을 효과적으로 연장하며 해양 장비의 교체 및 가동 중단 비용을 절감합니다.

(2) 낮은 유지 보수 비용을 위한 분할 볼트 구조 홈이 있는 슬리브는 드럼 베이스에 독립적으로 장착됩니다. 홈 마모가 발생하면 전체 드럼 대신 슬리브만 교체하면 됩니다. 예비 부품 조달 비용과 현장 유지 보수 시간을 줄여 해상 선박 오버홀에 이상적입니다.

(3) 해양 부식 방지 기능이 있는 해양 등급 재료 Q460NE 베이스 강철은 유리한 저온 인성을 제공합니다. 아연이 풍부한 에폭시 프라이머와 결합하여 염수 분무 및 습한 해양 부식에 견디며 항해 중인 선박 및 해양 플랫폼의 가변 온도 및 날씨 조건에 적응합니다.

(4) 높은 하중 용량으로 중부하 작업 시 안정적인 성능 대형 직경 Φ52mm 중부하 와이어 로프용으로 설계되었으며 해양 윈치의 고장력 리프팅 작업에 적합합니다. 정밀하게 가공된 홈 프로파일은 균일한 응력 분포, 압축 및 변형에 대한 강한 저항성, 중부하 작업 시 안정적인 작동을 보장합니다.

(5) 표준화된 정밀 가공 로프 홈 피치 및 프로파일 각도는 도면에 따라 엄격하게 정밀하게 가공됩니다. 부드러운 로프 진입 전환은 와이어 로프의 굽힘 응력을 줄입니다. 균일하게 분포된 볼트 구멍은 설치 중 균형 잡힌 응력을 보장합니다.

4. 응용 분야

다양한 해양 윈치, 해양 플랫폼 리프팅 윈치, 계류 윈치, 인양 윈치 및 해양 리프팅 장비에 적합합니다. 엔지니어링 선박, 해양 지원 선박, 해양 시추 플랫폼에 장착하여 해양 리프팅, 앵커링, 계류 및 해양 화물 호이스트와 같은 중부하 작업을 수행할 수 있습니다.
