제품 상세 정보:
결제 및 배송 조건:
|

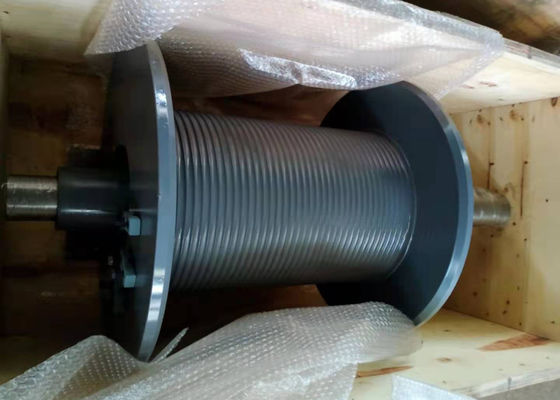

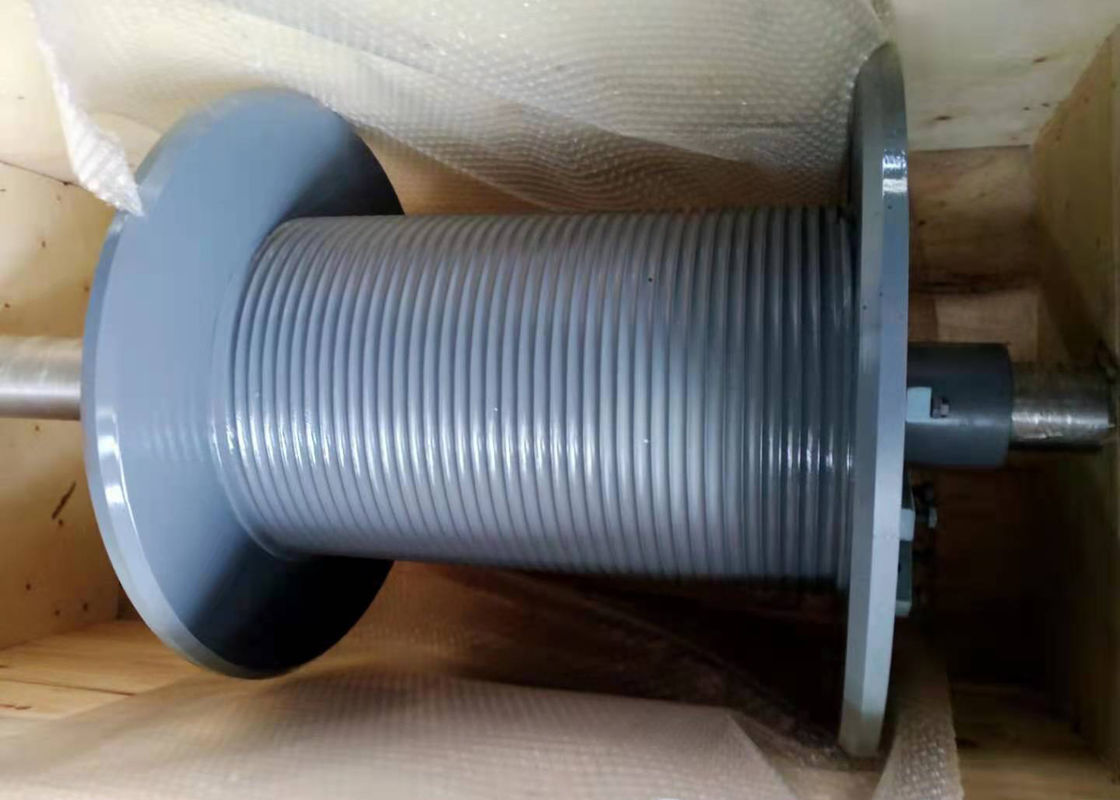

| 상품 이름: | 요홈 윈치 드럼 | 재료: | 합금 강 |
|---|---|---|---|
| 홈 형태: | 나선형 홈 | 표면 처리: | 핫 스프레이 아연 |
| 표면 색: | 회색 | 구조: | 용접됩니다 |
| Dia.of 로프: | 6 밀리미터 | 레이어: | 1 층 |
| 사용: | 집회 윈치 | 로프 능력: | 40M |
| 강조하다: | ABS 그루브 윈치 드럼,그루브 윈치 드럼,40m 로프 와인딩 드럼 |
||

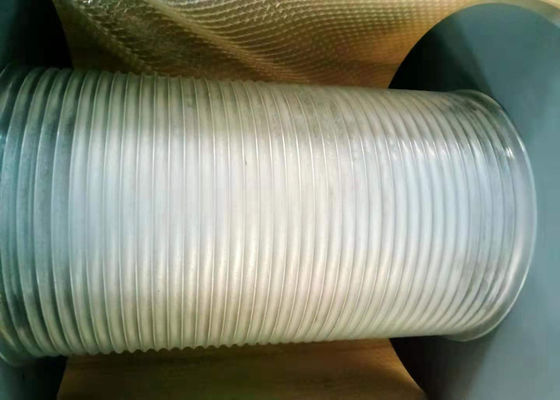

그것은 윈치 드럼의 모든 써클에서 2 평행 요홈과 두개의 엇갈린 홈으로 구성됩니다.
와이어 로프가 많은 층을 감을 필요가 있을 때, 레뷔스 홈은 그것이 엇갈린 홈에 끝났다는 것을 크로스오버점을 제어하고 할 수 있는 엇갈린 홈을 통하여 상위 로프와 더 낮은 로프의 크로스오버점을 고칠 수 있습니다. 평행 요홈에서, 상위 와이어 로프는 두개의 낮은 로프에 의해 형성된 홈에 빠질 수 있습니다. 그것은 상위 와이어 로프와 더 낮은 와이어 로프 사이에 안정적인 구조를 형성할 수 있습니다. 와이어 로프가 또 다른 측면으로 돌아갈 때, 양쪽 끝의 비드 플랜지는 매끄럽게 오르고 반환하기 위한 와이어 로프를 안내할 수 있습니다. 이 구조는 우리의 레뷔스 홈이 다층 권회를 실현하고 테 불쾌한 로프를 회피하게 합니다. 그러나, 보통 나선형 홈은 매끄럽게 꾸불꾸불한 첫번째 층만을 만들지만, 그러나 두번째 층이 뒤로 매끄럽게 감기는 것이 안내할 수 없으며, 그것이 특히 불쾌한 로프 문제를 일으키기 쉽습니다.
당신의 조건에 따르면, 전혀 압력 로프 장치가 없기 때문에, 당신의 움직임은 있고 드럼과 와이어 로프 사이에 마찰력에 의존합니다. 와이어 로프를 슬리핑에서 막기 위해, 드럼과 와이어 로프 사이의 마찰을 증가시키는 것이 필요합니다. 나선형 홈과 비교하여, 레뷔스 홈은 두 병렬 라인 부분과 두 엇갈린 -라인 부분을 가지고 있고 따라서 레뷔스가 더 큰 마찰을 가지고 있으며, 그것이 와이어 로프를 슬리핑에서 막을 수 있습니다.
1. 드럼의 플랜지는 심지어 하중 하에, 어떠한 상태에 있는 벽을 둥둥 치도록 수직적입니다.
2. 로프가 홈 벽에 반대하여 압도되도록 로프는 스풀링의 과정에서 긴장의 상태로 두어야 합니다. 스풀링이 이것을 만날 수 없을 때 condition,a 압연 롤러는 사용될 것입니다.로프의 긴장이 적어도 2%의 절단 장력 또는 10% 사용 하중이어야 한다는 것이 일반적으로 권고됩니다.
3. 플리이트각 범위는 일반적으로 결코 1.5 도 이상과 적어도 0.25 도여서는 안됩니다.
4. 드럼으로부터 공개된 와이어 로프가 도르래 바퀴를 돌 때, 도르래 바퀴의 센터는 드럼의 센터 위에서 있어야 합니다.
5. 로프는 심지어 최대 적재량 하에, 느슨하지 않은 라운드를 유지하여야 합니다.
6. 로프는 회전 억제 구조여야 합니다.
PL은 다른 로드 하에 그 로프 지름 변화를 측정합니다
| ther 이름 : | 건설 산업 전기 로프 윈체가 건재를 높입니다 |
| 승강기 속도 | 0.95-1.27m/s |
| 바퀴모양 속도 | 720-960 Ｒ / 분 |
| 로프 지름 | 3-30mm |
| 붕대 타입 | 와이어 |
| 방향회전 | 왼쪽 아니면 오른쪽이요 |
| 애플리케이션 | 승강기 |
| 매개 변수 | 설계될 수 있습니다 |
| 애플리케이션 | 팜으로써 시추 또는 탄광을 기름을 치세요 |
| 드럼 직경 | 900 밀리미터 |
| 드럼폭 | 600 밀리미터 |
| 아니오 다음 | 와이어 지름(MM) | 당김 힘(kn) | 회전 방향 | 드럼 지름(MM) | 드럼 길이(MM) |
| 1 | 3~8 | 3~10 | 왼쪽이고 오른쪽입니다 | >160 | <1000> |
| 2 | 10~16 | 12~20 | 왼쪽이고 오른쪽입니다 | >320 | <>1000 |
| 3 | 18~24 | 20~80 | 왼쪽이고 오른쪽입니다 | >480 | <>1000 |
| 4 | 26~32 | 100~120 | 왼쪽이고 오른쪽입니다 | >640 | <>1000 |
| 5 | 34~40 | 150~200 | 왼쪽이고 오른쪽입니다 | >800 | <>1000 |
| 6 | 42~50 | 240~400 | 왼쪽이고 오른쪽입니다 | >1000 | <>1000 |
