제품 상세 정보:
결제 및 배송 조건:
|
| 상품 이름: | 요홈 윈치 드럼 | 재료: | 강철 Q355B |
|---|---|---|---|
| 핵심 구성 요소: | 드럼 | 드럼 형태: | 1인용입니까, 2인용입니까 |
| 표면 색: | 회색 | 구조: | 용접됩니다 |
| Dia.of 로프: | 6 밀리미터 | 레이어: | 1 층 |
| 사용: | 집회 윈치 | 로프 능력: | 100m |
| 강조하다: | 스틸 Q355B 그루브 윈치 드럼,ne 레이어 그루브 윈치 드럼,Q355B 스틸 케이블 드럼 |
||

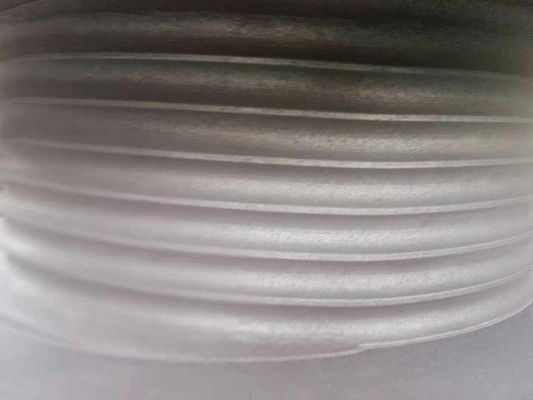

장치는 슬롯 드럼 몸체를 포함하고, 로프 그루브가 슬롯 드럼 몸체에서 처리되고, 중요한 등산 홈과 이차적 등산 홈이 슬롯 드럼 몸체에 열리고, 중요한 등산 홈의 상승각이 '72에 0에서 왔고 ', 중요한 등산 홈의 상향하는 종점이 이차적 등산 홈의 시작점입니다. 실용 신안은 로프 장애의 무효를 실현하고 철연선의 로프 바이팅이 용접 불량에 의해 발생되었고, 처리 기술을 단순화하고 프로세싱 비용을 절감합니다. 실용 신안은 동시에, 드럼 몸체의 양쪽 끝에 있는 센터의 비대칭의 결과를 초래한 국회와 용접 뒤에 처리된 현존하는 드럼 몸체의 변형을 넘어섭니다, 나사 피치 정확성과 트레드 표면 내력을 보증할 수 없는 약간의 부족이 있습니다
1. 드럼의 플랜지는 심지어 하중 하에, 어떠한 상태에 있는 벽을 둥둥 치도록 수직적입니다.
2. 로프가 홈 벽에 반대하여 압도되도록 로프는 스풀링의 과정에서 긴장의 상태로 두어야 합니다. 스풀링이 이것을 만날 수 없을 때 condition,a 압연 롤러는 사용될 것입니다.로프의 긴장이 적어도 2%의 절단 장력 또는 10% 사용 하중이어야 한다는 것이 일반적으로 권고됩니다.
3. 플리이트각 범위는 일반적으로 결코 1.5 도 이상과 적어도 0.25 도여서는 안됩니다.
4. 드럼으로부터 공개된 와이어 로프가 도르래 바퀴를 돌 때, 도르래 바퀴의 센터는 드럼의 센터 위에서 있어야 합니다.
5. 로프는 심지어 최대 적재량 하에, 느슨하지 않은 라운드를 유지하여야 합니다.
6. 로프는 회전 억제 구조여야 합니다.
7. PL은 다른 로드 하에 그 로프 지름 변화를 측정합니다.
일반적 비 요홈 (매끄러운) 드럼과 나선형 홈붙이 드럼과 비교해서, 요홈 강철 드럼 슬리브는 다층 철연선의 깔끔한 와인딩에서 명백한 장점을 가집니다. 파운드는 두배로 접고 로프 그루브가 철연선의 와인딩을 더 매끄럽게 하고 레이어 사이의 하중이 무질서한 로프 교체로 인해 고르게 분배되고, 철연선 배열의 과정에서 불규칙한 무질서한 와인딩과 로프 바이팅을 감소시키고, 철연선의 피해를 줄이고,, 장비 작동의 안정성이 개선하는데, 철연선의 서비스 수명을 연장하고 기계적인 장비의 종료 시간을 회피합니다
| 아니오 다음 | 와이어 지름(MM) | 당김 힘(kn) | 회전 방향 | 드럼 지름(MM) | 드럼 길이(MM) |
| 1 | 3~8 | 3~10 | 왼쪽이고 오른쪽입니다 | >160 | <1000> |
| 2 | 10~16 | 12~20 | 왼쪽이고 오른쪽입니다 | >320 | <>1000 |
| 3 | 18~24 | 20~80 | 왼쪽이고 오른쪽입니다 | >480 | <>1000 |
| 4 | 26~32 | 100~120 | 왼쪽이고 오른쪽입니다 | >640 | <>1000 |
| 5 | 34~40 | 150~200 | 왼쪽이고 오른쪽입니다 | >800 | <>1000 |
| 6 | 42~50 | 240~400 | 왼쪽이고 오른쪽입니다 | >1000 | <>1000 |

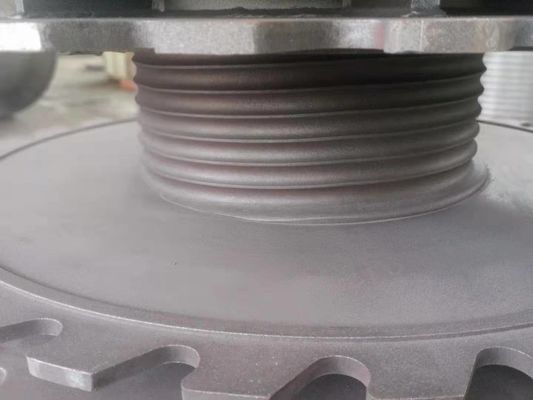

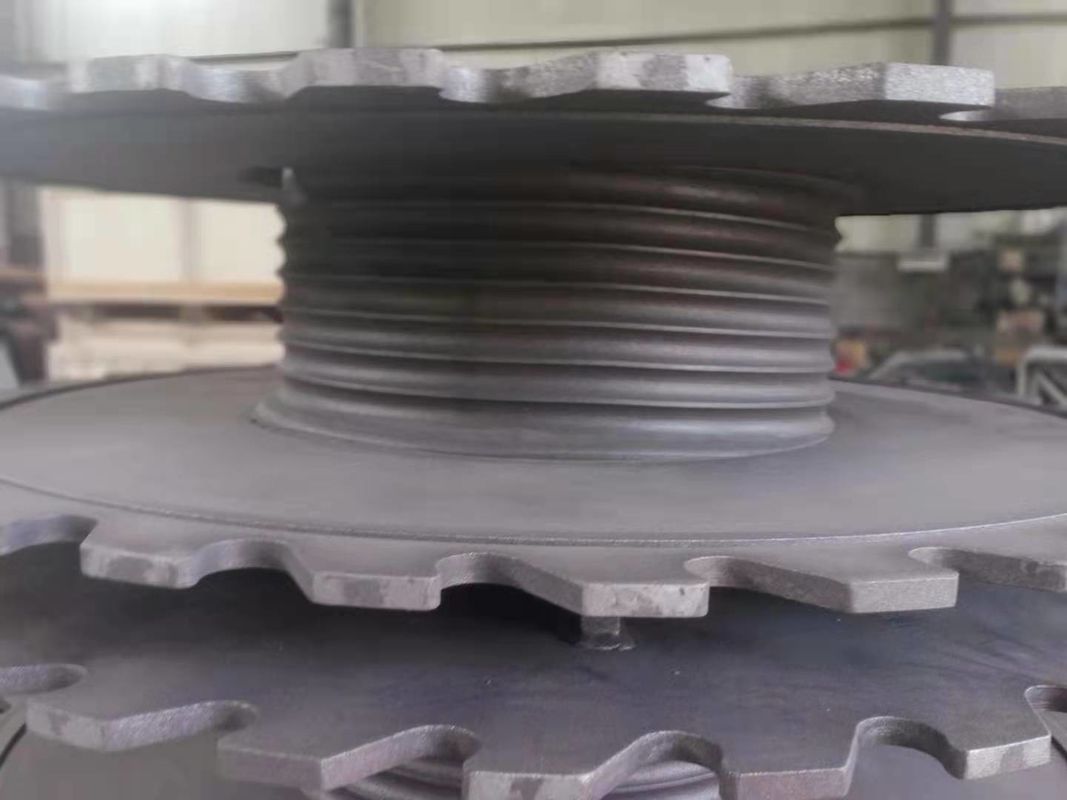

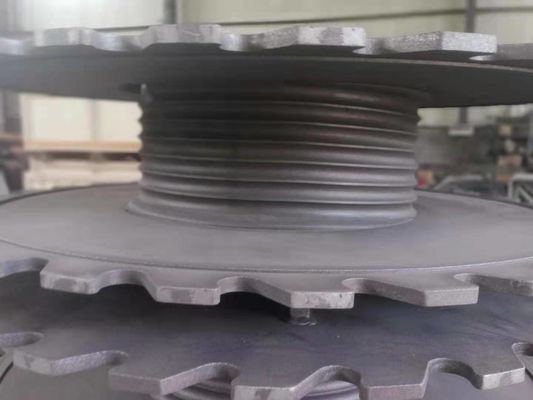

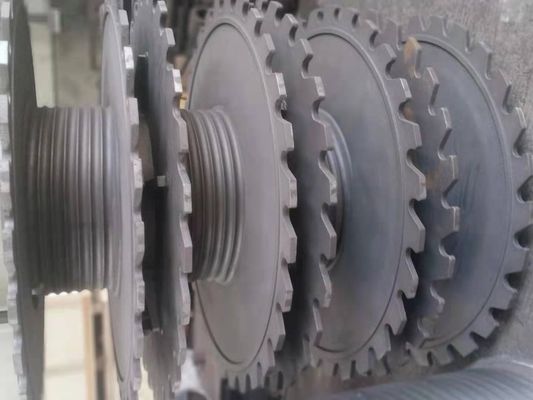

홈 드럼 구성 : 드럼 코어, 플랜지, 샤프트, Etc
가공처리하는 것 : 홈과 로프 드럼은 그들로 직접적으로 절단했습니다.고객들의 요구조건에 따르면, 플랜지, LBS 홈과 윈치 드럼은 드럼의 신체로 직접적으로 절단되, 플랜지가 또한 용접되 또는 스크루가 볼트로 고정되었습니다. 그루브 지오메트리는 로프 건설, 지름과 길이에 의해, 그리고 적용에 의해 결정됩니다. 드럼은 실제 동작 조건을 위해 필요한 실장 치수를 가지고 있습니다.
