제품 상세 정보:
결제 및 배송 조건:
|
| 제품명: | 드라이브 샤프트 | 재료: | 2205 듀플렉스 스테인리스강 |
|---|---|---|---|
| 부품 유형: | 클래스 B | 길이: | 847mm |
| 단일 조각 중량: | 1.957kg | 모델: | 26MD01-M403-002 |

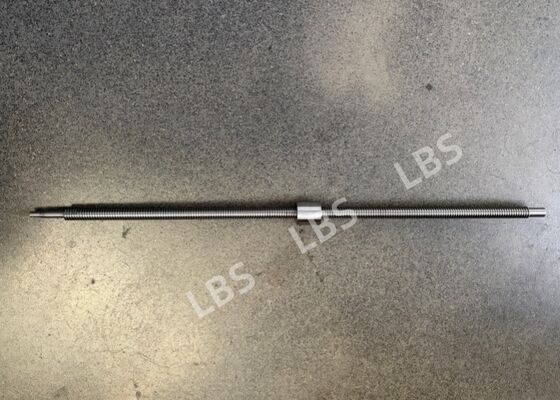

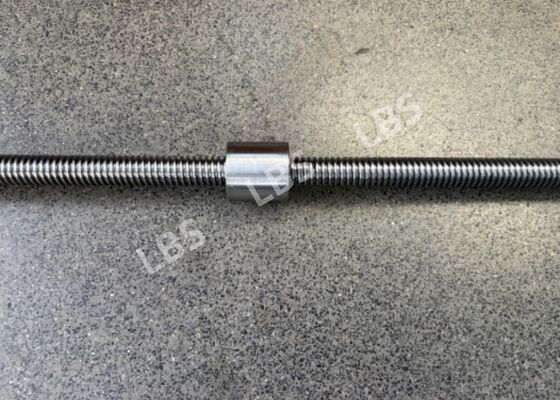

이 T형 리드 스크류는 2205 스테인리스 스틸로 제작되었으며 부품 번호는 26MD01-M403-002입니다. 나사 사양은 Tr20×4이며 정밀 등급은 7e입니다. 단일 부품 무게는 1.957kg인 Class B 정밀 전송 부품입니다. 원자재는 2205 듀플렉스 스테인리스 스틸로, 1020–1100°C에서 용체화 처리 후 급속 수냉하여 높은 강도와 뛰어난 내식성을 제공합니다.
7e 사다리꼴 나사 정밀도에 따라 엄격하게 제조된 이 부품은 샤프트 섹션의 기하학적 공차를 엄격하게 제어합니다. 명시되지 않은 치수 공차는 GB/T1804-m을 따르며, 명시되지 않은 기하학적 공차는 GB/T1184-H를 따릅니다. 날카로운 모서리는 둥글게 처리하고 버는 제거했습니다. 표시되지 않은 모든 치수는 3D 모델을 참조합니다. 총 길이는 847mm이며, 여러 개의 정밀 끼워맞춤 샤프트 세그먼트, 키 홈 및 M12×1.5 연결 나사가 통합되어 있습니다. 부드러운 선형 전송을 가능하게 하며 가혹한 부식 환경에서의 왕복 푸시-풀 및 리프팅 전송 메커니즘에 적합합니다.
| 매개변수 | 값 |
| 모델 | 26MD01-M403-002 |
| 부품 유형 | Class B |
| 길이 | 847mm |
| 단일 부품 무게 | 1.957kg |
| 재질 | 2205 듀플렉스 스테인리스 스틸 |
| 나사 사양 | Tr20×4, 사다리꼴 나사, 정밀 등급 7e |
(1) 우수한 재료 특성: 용체화 열처리된 2205 듀플렉스 스테인리스 스틸. 공식 부식, 틈새 부식 및 응력 부식 균열에 강합니다. 일반 304/316 스테인리스 스틸보다 훨씬 높은 강도를 가지며 내식성과 높은 기계적 강도를 결합합니다.
(2) 정밀 전송: 7e 고정밀 등급으로 가공된 Tr20×4 사다리꼴 나사. 부드러운 전송과 우수한 자체 잠금 성능을 제공합니다. 엄격한 기하학적 공차 제어는 작은 전송 간격과 안정적인 위치 정확도를 보장합니다.
(3) 정밀 통합 구조: 다중 섹션 끼워맞춤 직경, 키 홈 및 연결 나사의 통합 가공. 높은 동축도 및 직각도, 표면 거칠기 최대 Ra1.6로 우수한 조립 호환성을 제공합니다.
(4) 신뢰할 수 있는 제조 공정: 날카로운 모서리 버 제거 및 둥글게 처리, 표준화된 공차 시스템. Class B 정밀 부품으로 장기간 왕복 운동 시 마모가 적고 서비스 수명이 연장됩니다.
해양 공학, 해상 리프팅 장비, 해수 담수화, 화학 부식 환경, 해상 플랫폼의 리프팅 및 푸시-풀 액추에이터에 이상적입니다. 또한 밸브 작동, 수중 선형 전송 및 심각한 부식 조건에서의 부식 방지 리프팅 기계에도 적용할 수 있습니다. 염화물 함유 및 습한 부식 환경에서 장기간 안정적으로 작동할 수 있습니다.
