제품 상세 정보:
결제 및 배송 조건:
|
| 제품명: | 홈붙이 드럼 | 재료: | Q355B |
|---|---|---|---|
| 길이: | 203mm | 와인딩 레이어: | 8 층 |
| 모델: | DN10-D200-00 | 회전: | 왼손 65° |

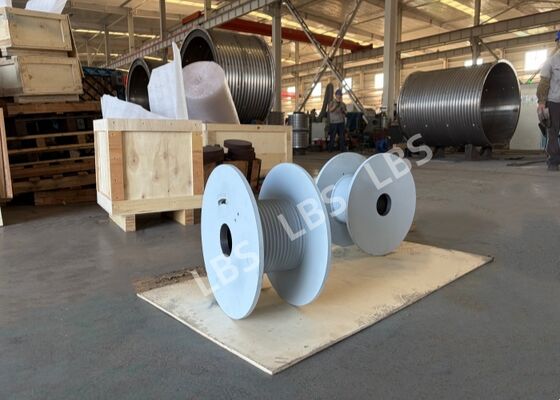

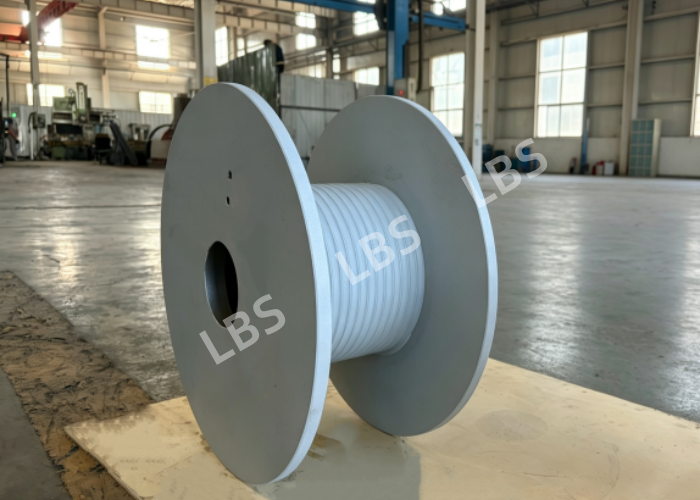

이 윈치 드럼은 레부스 평행 홈 구조를 채택했으며, 직경 10mm 와이어 로프용으로 설계되었으며 이론적 로프 용량은 100미터입니다. 드럼 배럴, 좌우 엔드 플랜지 및 웹은 모두 고강도 Q355B 구조용 강철로 제작되었습니다. 배럴은 좌측 65도 홈으로 가공되어 와이어 로프의 질서 있는 다층 권취를 가능하게 하고 로프 바이트, 압착 및 엉킴을 방지합니다. 양쪽 플랜지에는 클라이밍 플랫폼과 일치하는 로프 클램핑 블록이 장착되어 와이어 로프 끝단을 안정적으로 고정합니다. 모든 용접은 매끄럽고 내부 용접 슬래그가 제거되었으며 기포 및 슬래그 포함이 없어 리프팅 및 해양 윈치의 고강도 연속 작동 요구 사항을 충족합니다.
| 항목 | 사양 |
|---|---|
| 모델 | DN10-D200-00 |
| 적용 와이어 로프 직경 | 10mm |
| 로프 홈 방향 | 좌측 65도 |
| 재질 | Q355B |
| 길이 | 203mm |
| 권취 층수 | 8층 |
(1) 레부스 좌측 홈 설계: 와이어 로프는 다층 권취 시 자동으로 질서 있게 배열되어 로프 바이트, 압착 및 마모를 크게 줄이고 와이어 로프 수명을 크게 연장합니다. 65도 좌측 홈은 윈치의 해당 회전 방향과 일치합니다.
(2) 고강도 Q355B 강철: 우수한 충격 인성, 강력한 하중 용량, 중부하 작업 조건에 적합하며 우수한 피로 저항성.
(3) 안정적인 로프 클램핑 구조: 로프 블록과 볼트로 클램핑하여 와이어 로프 끝단을 단단히 고정하여 풀림을 방지합니다.
(4) 제어된 용접 품질: 용접 후 용접 슬래그를 철저히 청소합니다. 기포나 슬래그 포함이 없습니다. 드럼 구조는 높은 강도와 충분한 안전 여유를 특징으로 합니다.
(5) 플랜지 통합 클라이밍 플랫폼: 양쪽에 내장된 플랫폼으로 현장에서 와이어 로프 권취 상태의 조립, 유지 보수 및 검사가 편리합니다.
(6) 정밀 가공 치수: 홈 및 샤프트 구멍에 대한 엄격한 공차 제어, 부드러운 회전 및 높은 동축성으로 작동 진동을 줄입니다.
고강도 Q355B 강철로 제작된 이 레부스 홈 윈치 드럼은 안티 로프 바이트 성능과 질서 있는 다층 권취 기능을 제공합니다. 해양 엔지니어링, 해양 리프팅, 항만 터미널, 광산 윈칭, 건설 기계 및 기타 분야에 널리 적용됩니다. 해양 플랫폼 호이스트 및 선박 견인 작업의 경우 드럼은 와이어 로프를 깔끔하게 안내하여 로프 압착, 마모 및 무질서한 권취를 방지합니다. 항만 하역 및 광산 중량물 리프팅 조건에서는 연속적인 중부하를 견딜 수 있으며 장시간 작업 중 안전을 보장합니다. Φ10 이상의 와이어 로프에 적합합니다. 좌측/우측 홈, 다양한 로프 용량 및 장착 구조의 맞춤 제작이 가능하여 다양한 중부하 호이스트 장비에 맞춰 사용할 수 있습니다.
